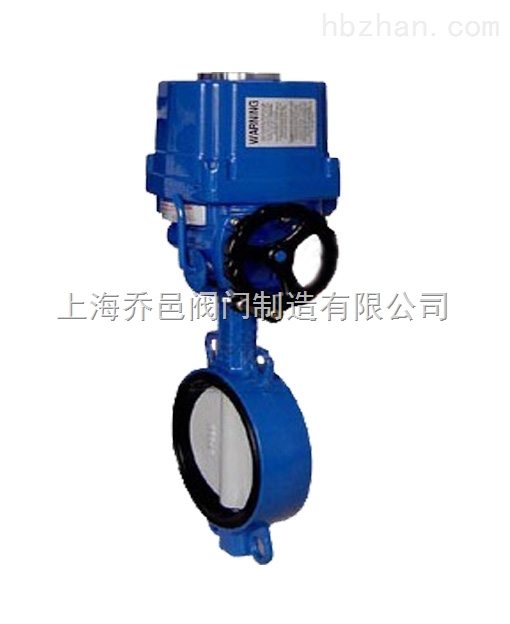

防爆電動蝶閥FBD971X
FBD971X防爆電動蝶閥參數 FBD971X防爆電動蝶閥尺寸 FBD971X防爆電動蝶閥規格
品牌
上海喬邑型號
FBD971X瀏覽次數
114 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:防爆電動蝶閥FBD971X
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
上海喬邑閥門制造有限公司是【FBD971X防爆電動蝶閥】的生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營”的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
產品簡介：
一、FBD971X防爆電動蝶閥概述：
FBD971X防爆電動蝶閥具有體積小、輕便宜人、性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前該閥門廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
二、防爆電動蝶閥技術參數和性能
|
QT系列電動執行機構技術參數 |
閥 體 參 數 |
||
|
電源 |
AC110、220、380V/DC24、220V |
公稱通徑 |
DN40～600mm |
|
輸出力矩 |
80N·M～3000N·M |
公稱壓力 |
PN1.0、1.6MPa |
|
任選功能 |
開關型、調節型 |
閥軸材質 |
碳鋼、304/316/316L不銹鋼 |
|
動作范圍 |
0～90° |
閥體材質 |
球墨鑄鐵、 碳鋼、不銹鋼 |
|
電 機 |
全封閉鼠籠式感應電機 |
閥板材質 |
球墨鑄鐵、304/316/316L不銹鋼 、尼龍 |
|
環境溫度 |
-20℃～70℃ |
閥座密封 |
EPDM、NBR、耐磨橡膠 |
|
手動操作 |
機械離合機構 |
結構形式 |
中線型 、無銷型 |
|
自鎖裝置 |
蝸輪、蝸桿機構提供自鎖 |
溫度 |
EPDM≤80℃、NBR≤68℃ |
|
防護等級 |
Exd Ⅱ BT4 IP67 |
適用介質 |
水、空氣、天然氣 |
|
輸入信號 |
0-10，1-5VDC/4-20mA(智能型) |
特點 |
用途廣、整體造價低、流量大、流阻小 |
三、FBD971X防爆電動蝶閥結構特點
①體積小、重量輕、操作輕巧、便于安裝、維修。
②密封性能優良可靠、零泄漏,使用壽命長。
③流量特性趨于直線,調節性能最優。
④結構簡單,開關迅速,90°旋轉啟閉。
⑤可代替閘閥、截止閥、旋塞閥、膠管閥及隔膜閥等各種閥的使用。
⑥可根據用戶要求配置氣動、電動裝置,滿足遙控和程控的需要。
⑦更換零件襯里材質可適用于各種介質。
四、FBD971X防爆電動四氟蝶閥主要連接尺寸
|
公稱通徑(DN) |
L |
D |
D1 |
Z-Φd |
H |
H0 |
A |
B |
|
50 |
43 |
165 |
125 |
4-18 |
63 |
315 |
180 |
65 |
|
65 |
46 |
185 |
145 |
4-18 |
70 |
330 |
180 |
65 |
|
80 |
46 |
200 |
160 |
8-18 |
83 |
390 |
245 |
72 |
|
100 |
52 |
220 |
180 |
8-18 |
105 |
431 |
245 |
72 |
|
125 |
56 |
250 |
210 |
8-18 |
115 |
455 |
245 |
72 |
|
150 |
56 |
285 |
240 |
8-22 |
137 |
626 |
355 |
93 |
|
200 |
60 |
340 |
295 |
8-22 |
164 |
720 |
350 |
93 |
|
250 |
68 |
395 |
350 |
12-22 |
206 |
800 |
550 |
350 |
|
300 |
78 |
445 |
400 |
12-22 |
230 |
860 |
600 |
350 |
|
350 |
78 |
505 |
460 |
16-22 |
248 |
883 |
600 |
350 |
|
400 |
102 |
565 |
515 |
16-26 |
289 |
972 |
600 |
350 |
|
450 |
114 |
615 |
565 |
20-26 |
320 |
1043 |
750 |
380 |
|
500 |
127 |
670 |
620 |
20-26 |
343 |
1098 |
750 |
380 |
|
600 |
154 |
780 |
725 |
20-30 |
413 |
1236 |
750 |
380 |
|
700 |
165 |
895 |
840 |
24-30 |
478 |
1431 |
750 |
380 |
|
800 |
190 |
1015 |
950 |
24-33 |
525 |
1488 |
750 |
380 |
上海喬邑閥門為您提供專業的【FBD971X防爆電動蝶閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
