商品名稱:QDQ421F不銹鋼氣動緊急切斷閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

QDQ421F不銹鋼氣動緊急切斷閥
http://www.hsfamen.com/qieduanfa/2015/1228/803.html

	產品名稱：	不銹鋼氣動緊急切斷閥
	產品型號：	QDQ421F
	產品口徑：	DN25-DN300
	產品壓力：	1.6MPa-4.0MPa
	產品材質：	不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

一、不銹鋼氣動緊急切斷閥簡介：
1、QDQ421F不銹鋼氣動緊急切斷閥安裝在燃?xì)夤艿赖某隹谔帲谠O(shè)備故障、腐蝕破壞、密封失效，出現大量危險物料泄漏,釀成(或可能釀成)火災、或中毒事故時，用以切斷上游危險物料來源，避免事故范圍擴大，控制事故影響,減少事故損失。
2、QDQ421F不銹鋼氣動緊急切斷閥是自動化系統中執行機構的一種閥門，采用截止閥的升降結構和止回閥防止介質倒流的原理，由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成，接收調節儀表的信號，控制工藝管道內流體的切斷、接通或切換。具有結構簡單，反應靈敏，動作可靠等特點。可廣泛地應用在石油、化工、冶金等工業生產部門。QDQ421F不銹鋼氣動緊急切斷閥具有極佳的技術性能，低負荷損失和高可靠性，安裝在液化氣，天燃?xì)猓喊迸c氣相管路上，與遠距離氣源配套使用，利用氣源控制閥門開啟-關閉,以便在管道或儲罐上發生大量泄漏甚至起火時，工作人員迅速通過控制室觸動開關，電磁閥瞬間通電，氣源快速通過關閉閥門。

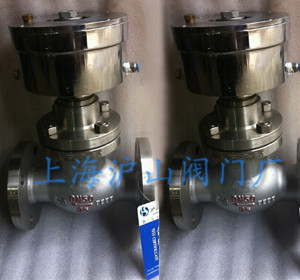

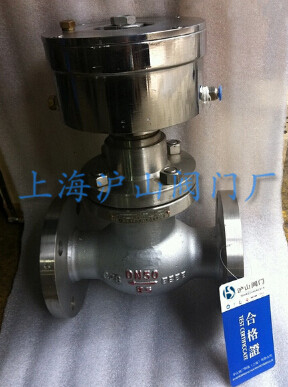

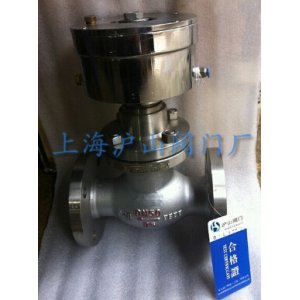

二、不銹鋼氣動緊急切斷閥產品實拍：

三、不銹鋼氣動緊急切斷閥工作要求：
1、天燃?xì)饩o急切斷閥氣源入口按裝一只二位三通電磁閥，利用遠程電器控制臺控制閥門開關。
2、電磁閥通電進氣,閥門自動關閉.
3、手動控制電磁閥(按下紅色卡子)進氣,閥門迅速關閉.
4、閥門安裝方向：高進低出
四、不銹鋼氣動緊急切斷閥規范標準：

壓力等級	1.6、2..5、4.0Mpa
氣缸工作壓力	≤2.0MPa
使用溫度	-40~+80℃
氣缸使用介質	氮?dú)狻o(wú)水空氣
使用介質	天然氣、液化氣、氣體
關閉時間	≤5秒
氣缸關閉壓力	≥0.4-0.8MPa
閥體	鑄剛、不銹鋼、304、316、316L
彈簧	50CrVA(彈簧鋼)
氣缸、活塞	球墨鑄鐵
密封圈、O型圈	聚四氟乙烯、丁晴橡膠

五、不銹鋼氣動緊急切斷閥操作規程：
1、緊急切斷閥氣缸開啟壓力≥0.3-0.6Mpa，氣缸的日常工作壓力，不得低于0.4MPa,保證閥門的正常工作。
2、閥門在日常工作中處于常開狀態，電磁閥線圈處于斷電狀態，不消耗電能。
3、當事故發生時，閥門線圈瞬時通電，觸發閥門快速關閉，進入自鎖狀態。
4、當工作人員處理完事故，電磁閥線圈斷電,重新開啟閥門，才會恢復供氣。
5、工作環境溫度：-15～60℃。
六、不銹鋼氣動緊急切斷閥主要外形尺寸和連接尺寸：

PN	DN	L	H	H1	D	D1	D2	b	f	Z-φd
1.6MPa 2.5MPa 4.0MPa	25	160	260	230	115	85	65	16	2	4-14
	32	180	270	240	135	100	78	18	2	4-18
	40	200	280	250	145	110	85	18	3	4-18
	50	230	300	270	160	125	100	20	3	4-18
	80	310	360	320	195	160	135	22	3	8-18
	100	350	400	360	230	190	160	24	3	8-23
	150	480	510	510	300	250	218	30	3	8-25
	200	600	610	550	360	310	278	30	4	12-25
