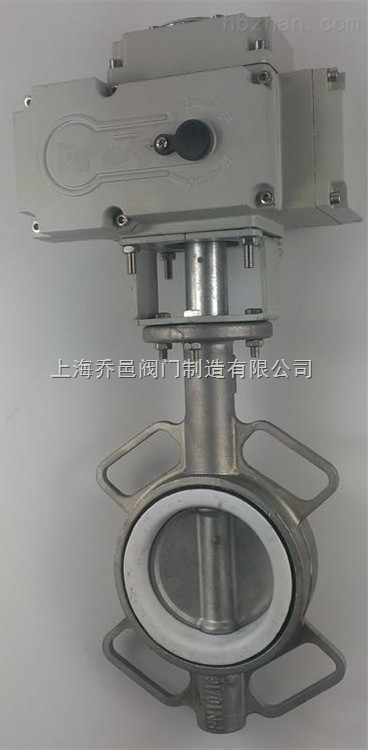

精心為您推薦【D971F電動不銹鋼蝶閥】是上海喬邑閥門制造有限公司生產銷售的主要產品之一,公司常年備有大量庫存現貨以出廠價直銷,我們一直努力為客戶提供全套工業閥門的解決方案,讓客戶購買到物美價廉的產品,歡迎咨詢選購!
產品簡介:
D971F電動不銹鋼蝶閥是工業管道中應用最為常用的閥門品種之一。蝶閥體積小、用料少、重量輕、口徑越大相對其他閥更經濟實惠。氣動執行器旋轉90°即可快速啟閉,操作簡單。D971F電動不銹鋼蝶閥具有良好的流體控制特性。蝶閥處于完全開啟位置時,蝶板厚度是介質流經閥體時唯一的阻力,因此通過該閥門所產生的壓力降很小,當開啟度在大約15°至70°之間時,又能進行靈敏的流量控制,因此大口徑的流量調節,蝶閥具有較大的優勢。不適用于有顆粒和溫度偏高的工藝介質中。
■密封閥座水線條設計,閥板密封面平面設計,徹底避免氣動閥因長時間不開而造成的卡位現象
■閥板上下中孔處,采用球型摩擦面設計,扭矩更小,密封性更好
■閥座無靠背設計,扭矩更輕,也方便用戶自行更換閥座
■法蘭對夾孔連接適用多種標準,有不銹鋼閥體與FTFE閥座可選
選項參數
電動執行器:
作用形式: 普通開關型、調節型(4~20mA)
環境溫度: -30℃~+70℃
電源電壓: AC220V、AC380V(其他定制DC24等)50/60Hz
防護等級: IP67、IP68可選
功能選項 (可選)
防 爆 型: 防爆等級:dⅡBT3/T4
信號反饋: 有源信號、S無源信號
帶加熱器: 可在潮濕環境中干燥執行器內元件(可選)
手動功能: 電動執行器帶有手動開閥、關閥功能
調 節 型: 輸入4~20mA信號,實現閥門調節功能
參數
電動執行器 |
開關式,無源觸點開關式,電位計式,智能調節式 |
公稱通經
|
50~1200mm(可定做25、32、40)
|
公稱壓力
|
1.0~1.6MPa
|
適用溫度
|
EPDM:-29~+120℃
|
NBR:-29~+80℃
|
連接方式
|
對夾
|
閥結構
|
A型、LT型
|
閥體材質
|
鑄鐵、碳鋼,不銹鋼304,不銹鋼316
|
閥板材質
|
304、316、尼龍板、鑄鐵鍍鎳 鋁青銅(過海水)
|
閥座材質
|
EPDM、NBR PTFE
|
適用介質
|
水及液體類介質
|
可選附件
|
限位開關、dìng位器、電磁閥、減壓閥
|
標準
設計依據 Design reference |
GB標準 |
設計標準 Design standrd |
GB12238 |
結構長度 Face To face |
對夾連接 Wafer connecting |
GB12221 |
對夾法蘭尺寸 Wafer Flange Size |
GB12221 |
試驗和檢驗 Test&inspection |
JB/T9002 |
零部件材料
序號 NO |
零件名稱 Accessory name |
材質 Material |
Z |
C |
P |
1 |
閥座 Seat |
橡膠 Ruber |
2 |
圓柱削 Straight Pin |
45鋼 45 Steel |
不銹鋼 Stainless Steel |
3 |
蝶板 Butterfly Plate |
灰鑄鐵鍍硬鉻 Grey Cast-iron Hard Chrome Plating |
碳鋼或不銹鋼 Simple Steel or Stainless Steel |
不銹鋼 Stainless Steel |
4 |
閥體 Body |
灰鑄鐵 Grey Castlron |
碳鋼 Simple Steel |
不銹鋼 Stainless Steel |
5 |
螺柱 Stud |
35鋼 35 Steel |
碳鋼 Simple Steel |
不銹鋼 Stainless Steel |
6 |
閥桿 Stem |
45鋼 45 Steel |
不銹鋼 Stainless Steel |
7 |
鍵 Key |
45鋼 45 Steel |
不銹鋼 Stainless Steel |
8 |
襯套 Bushing |
銅基粉末冶金 Copper Base Powder Metallurgy |
9 |
O形圈 O Ring |
橡膠 Ruber |
10 |
氣動裝置 Pneumatic Device |
|
11 |
位置指示器 Location lndicator |
塑料 Plactic |
尺寸數據
SIZE
|
DN
|
A
|
B
|
X
|
T
|
E
|
ФF
|
Q
|
H1
|
H
|
DN40
|
40
|
155.0
|
130.0
|
30.0
|
41.0
|
33.0
|
50.0
|
89.5
|
113.0
|
313.0
|
DN50
|
50
|
155.0
|
130.0
|
30.0
|
41.0
|
42.6
|
52.0
|
89.5
|
113.0
|
313.0
|
DN65
|
65
|
155.0
|
143.0
|
35.5
|
45.0
|
45.6
|
52.0
|
100.5
|
113.0
|
332.0
|
DN80
|
80
|
155.0
|
155.0
|
35.5
|
45.0
|
45.6
|
52.0
|
100.5
|
113.0
|
357.0
|
DN100
|
100
|
208.0
|
170.0
|
42.0
|
52.5
|
51.6
|
72.0
|
117.0
|
122.0
|
396.0
|
DN125
|
125
|
208.0
|
190.0
|
47.5
|
58.5
|
55.6
|
72.0
|
128.5
|
122.0
|
432.0
|
DN150
|
150
|
208.0
|
210.0
|
55.0
|
68.0
|
55.6
|
72.0
|
141.5
|
122.0
|
464.0
|
DN200
|
200
|
256.0
|
243.0
|
68.0
|
80.0
|
59.6
|
97.0
|
183.5
|
146.0
|
556.0
|
DN250
|
250
|
256.0
|
282.0
|
68.0
|
80.0
|
67.6
|
97.0
|
183.5
|
146.0
|
630.0
|
DN300
|
300
|
256.0
|
310.0
|
87.0
|
100.0
|
77.6
|
122.0
|
218.0
|
146.0
|
695.0
|
上海喬邑閥門為您提供優質的【D971F電動不銹鋼蝶閥】產品和完善的售后服務,如需訂購本產品,請?zhí)峁┛趶健毫Α⒉馁|(zhì)等詳細參數!本文中所有的文字、圖片、數據僅供參考,若需要了解更多的性能參數、結構尺寸、價格等詳情,請聯系我們!
