商品名稱:A40型帶散熱器彈簧全啟式安全閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

A40型帶散熱器彈簧全啟式安全閥
http://www.hsfamen.com/anquanfa/2016/0104/885.html

	產品名稱：	帶散熱器彈簧全啟式安全閥
	產品型號：	A40型
	產品口徑：	DN20-DN200
	產品壓力：	1.6MPa-10MPa
	產品材質：	鑄鋼、不銹鋼、合金鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

一、帶散熱器彈簧全啟式安全閥產品用途：
A40型帶散熱器彈簧全啟式安全閥在A42安全閥的基礎上增加了散熱器，使彈簧更加容易散熱，提高了閥門的使用溫度。A40型帶散熱器彈簧全啟式安全閥適用于工作溫度≤425℃的空氣、石油氣等介質的設備和管路上，作為超壓保護裝置。彈簧全啟封閉式安全閥當設備和客路內壓力超過允許值時，閥門自動開啟，繼而全量排放；當壓力降低至規定值時，閥門自動關閉，保證設備全定運行。

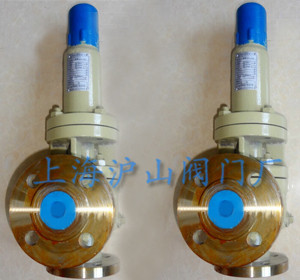

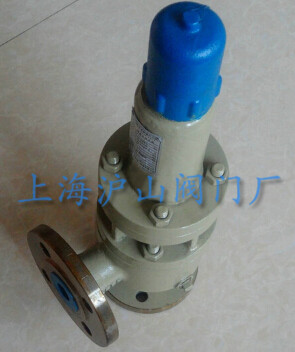

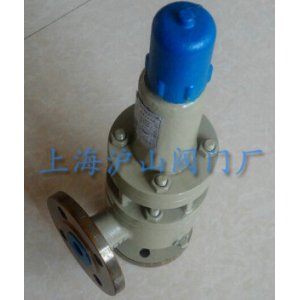

二、帶散熱器彈簧全啟式安全閥產品實拍：

三、帶散熱器彈簧全啟式安全閥產品特點：
1、全啟式結構，排量大；
2、閥瓣處設有反沖盤部件；
3、帶散熱器，提高使用溫度；
4、整定壓力偏差小，可達±3%；
5、啟閉壓差≤15%；
6、選用優質的彈簧鋼，保證彈簧的壽命和穩定性；
7、平面結構的閥瓣和閥座易于維修和重新加工。
四、帶散熱器彈簧全啟式安全閥執行標準：

設計規范	GB/T 12243
結構長度	GB/T 12221
法蘭連接	JB/T 79
試驗與檢驗	GB/T 12242
產品標識	GB/T 12220
供貨規范	JB/T 7928

五、帶散熱器彈簧全啟式安全閥整定壓力等級：

公稱壓力(MPa)	整定壓力等級
1.6	0.06～0.1	0.1～0.16	0.16～0.25	0.4～0.6	0.6～0.8	0.8～1.0	1.0～1.3	1.3～1.6
2.5	1.3～1.6	1.6～2.0	2.0～2.5
4.0	1.3～1.6	1.6～2.0	2.0～2.5	2.5～3.2	3.2～4.0
6.4	2.5～3.2	3.2～4.0	4.0～5.0	5.0～6.4
10.0	3.2～4.0	4.0～5.0	5.0～6.4	6.4～8.0	8.0～10.0

六、帶散熱器彈簧全啟式安全閥性能參數：

型號		鑄鋼型 A40Y-C	304不銹鋼型 A40Y-P	1Cr5Mo合金鋼型 A40-I
口徑范圍		DN20～DN200
適用溫度		≤400°C	≤300°C	≤450°C
適用介質		水、蒸汽、油品	腐蝕性介質	水、氣、油品
材料	1、閥體	WCB	CF8	1Cr5Mo
	2、閥座	2Cr13	CF8	CF8
	3、調節圈	2Cr13	304SS	304SS
	4、閥瓣	2Cr13	304SS	304SS
	5、導向套	2Cr13	304SS	304SS
	6、散熱器	ZG230-450	ZG230-450	ZG230-450
	7、閥蓋	WCB	CF8	ZG230-450
	8、彈簧	50CrVa	50CrVa包覆TEFLON	50CrVa包覆TEFLON
	9、閥桿	2Cr13	304SS	304SS
	10、調整螺桿	45#鋼	45#鋼	45#鋼
	11、保護罩	ZG200-400	ZG200-400	ZG200-400
	密封面材料	堆焊Co基硬質合金	堆焊Co基硬質合金	堆焊Co基硬質合金

七、帶散熱器彈簧全啟式安全閥主要外形連接尺寸：

公稱壓力	公稱通徑	do	DN	L	L1	≈H
1.6MPa	20	15	25	110	95	518
	25	16	32	110	95	518
	32	20	40	115	100	518
	40	25	50	120	110	579
	50	32	65	135	120	639
	65	40	80	160	140	671
	80	50	100	170	135	676
	100	65	125	195	175	787
	125	80	150	210	190	977
	150	100	175	255	230	1035
	200	125	250	300	260	1193
2.5MPa	20	15	25	110	95	518
	25	16	32	110	95	518
	32	20	40	115	100	518
	40	25	50	120	110	579
	50	32	65	135	120	639
	65	40	80	160	140	671
	80	50	100	170	135	676
	100	65	125	195	175	787
	125	80	150	210	190	977
	150	100	175	255	230	1035
	200	125	250	300	260	1193
4.0MPa	20	15	25	110	95	518
	25	16	32	110	95	518
	32	20	40	115	100	518
	40	25	50	120	110	579
	50	32	65	135	120	639
	65	40	80	160	140	671
	80	50	100	170	135	676
	100	65	125	195	175	787
	125	80	150	210	190	977
	150	100	175	255	230	1035
6.4MPa	20	10	25	96	85	384
	25	16	32	110	100	384
	32	20	40	130	110	396
	40	25	50	130	120	426
	50	32	65	135	130	504
	65	40	80	175	160	603
	80	50	100	175	160	613
	100	65	125	195	195	813
	150	100	200	280	265	1064
10.0MPa	20	10	25	96	85	384
	25	16	32	110	100	384
	32	20	40	130	110	396
	40	25	50	130	120	426
	50	32	65	135	130	504
	65	32	80	175	160	603
	80	40	100	175	160	613
	100	50	125	195	195	813
	150	80	200	280	265	1064
