精心為您推薦【D971X/F防爆電動對夾式蝶閥】是上海喬邑閥門制造有限公司生產銷售的主要產品之一,公司常年備有大量庫存現貨以出廠價直銷,我們一直努力為客戶提供全套工業閥門的解決方案,讓客戶購買到物美價廉的產品,歡迎咨詢選購!
產品簡介:

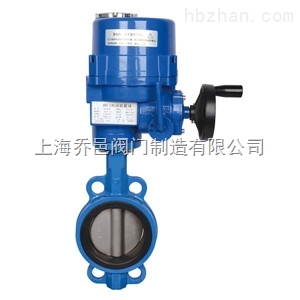

D971X/F防爆電動對夾式蝶閥是由角行程的電動執行機構和蝶閥閥體組成。可選用閥板加軟密封(橡膠圈、四氟圈)來減少泄漏(可達零泄露),高溫高壓工況可選用三偏心硬密封結構。被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上,是截?cái)嗔黧w的最佳裝置。
特點:
1.該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便。
2.功能強,體積小,輕便宜人,性能可靠,配套簡單。
3.采用一個"U"型不銹鋼密封圈,該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°~10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能最佳的目的
零部件材料
1
|
底座
|
HT200、WCB、CF3、CF3M、CF8、CF8M
|
2
|
下軸套
|
銅合金、304、316
|
3
|
閥體
|
HT200、WCB、CF3、CF3M、CF8、CF8M
|
4
|
密封圈
|
NBR丁晴橡膠、PTFE、PPL、304、316
|
5
|
壓板、蝶板
|
HT200、WCB、CF3、CF3M、CF8、CF8M
|
6
|
固定銷
|
25、35、45
|
7、8
|
上、下閥軸
|
2Cr13、304、316、316L
|
9
|
上軸套
|
銅合金、304、316
|
10
|
填料
|
聚四氟乙烯/柔性石墨
|
11、12
|
填料壓蓋組件
|
HT200、WCB、CF3、CF3M、CF8、CF8M
|
技術參數
公稱通徑DN(mm)
|
50~1200
|
公稱壓力
|
PN0.6、1.6、2.5MPa
|
連接形式
|
對夾式、法蘭式
|
閥板形式
|
垂直板式
|
流量特性
|
近似快開型
|
動作范圍
|
0~90°
|
泄露量
|
按GB/T4213-92,為Kv值的10-4,軟密封:零泄漏
|
基本誤差
|
±2.5%
|
回差
|
±2.5%
|
死區
|
1% (可調)
|
可調范圍
|
50:1
|
配置執行機構
|
選配PSQ、HQ、361RS等系列角行程電動執行機構
|
控制方式
|
開關到位燈(開關兩位控制)
|
執行器參數
執行器類別
|
精小型執行器參數
|
HQ系列執行器參數
|
電源電壓
|
標準:220V AC單相 可選:110V AC 單相、380/440V AC 三相、24V/110V/220V AC
|
輸出力矩
|
50N·M~2000N·M
|
50N·M~3000N·M
|
動作范圍
|
0~90° 0~360°
|
0~90°、0°~270°可選
|
控制方式
|
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4~20mA模擬量信號控制)
|
動作時間
|
15秒/30秒/60秒
|
18S~112S
|
保護裝置
|
過熱保護
|
內置過熱保護、過載保護
|
環境溫度
|
-30°~60°
|
-20℃~+70℃
|
手動操作
|
同附帶手柄操作
|
機械離合機構,配手輪操作
|
機械限位
|
電氣、機械二重限位
|
2個外部調整螺栓
|
防護等級
|
IP65
|
IP65、IP67、可定制IP68
|
防爆等級
|
無防爆
|
ExdⅡ BT4,ExdⅡ CT6
|
位置測量
|
可選裝開關或電位計
|
電位計、比例控制單元
|
驅動電機
|
8W/E
|
鼠籠式異步電機
|
進線接口
|
PE1/2〞進線線鎖
|
2個 PF 3/4"
|
殼體材料
|
鋁合金
|
鋼,鋁合金,鋁青銅,聚碳酸脂
|
外涂層
|
干粉,環氧聚酯,具有超強防腐功能
|
采用獨特的電制動線路,因而定位精度高,執行機構靈敏,啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點
|
性能規范
公稱通徑
|
DN(mm)
|
50~1600
|
公稱壓力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
密封試驗
|
0.66
|
1.1
|
1.76
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
適用溫度
|
≤150℃
|
適用介質
|
具有腐蝕性介質
|
連接尺寸
公稱通經(DN)
|
主要尺寸
|
法蘭尺寸
|
L1\L2
|
H
|
H1
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
毫米
|
毫米
|
硬密封
|
軟密封
|
D1
|
n-Фd
|
D1
|
n-Фd
|
D1
|
n-Фd
|
50
|
2
|
43
|
112
|
63
|
530
|
125
|
4-18
|
125
|
4-18
|
125
|
4-18
|
65
|
2-1/2
|
46
|
115
|
70
|
530
|
145
|
4-18
|
145
|
4-18
|
145
|
8-18
|
80
|
3
|
46
|
120
|
83
|
565
|
160
|
4-18
|
160
|
8-18
|
160
|
8-18
|
100
|
4
|
52
|
138
|
105
|
600
|
180
|
8-18
|
180
|
8-18
|
190
|
8-22
|
125
|
5
|
56
|
164
|
115
|
640
|
210
|
8-18
|
210
|
8-18
|
220
|
8-26
|
150
|
6
|
56
|
175
|
137
|
705
|
240
|
8-22
|
240
|
8-22
|
250
|
8-26
|
200
|
8
|
60
|
200
|
164
|
775
|
295
|
8-22
|
295
|
12-22
|
310
|
12-26
|
250
|
10
|
68
|
243
|
206
|
945
|
350
|
12-22
|
355
|
12-26
|
370
|
12-30
|
300
|
12
|
78
|
250
|
230
|
1070
|
400
|
12-22
|
410
|
12-26
|
430
|
16-30
|
350
|
14
|
78
|
280
|
248
|
1140
|
460
|
16-22
|
470
|
12-26
|
490
|
16-33
|
400
|
16
|
102
|
305
|
289
|
1210
|
515
|
16-26
|
525
|
16-26
|
550
|
16-36
|
450
|
18
|
114
|
350
|
320
|
1335
|
565
|
20-26
|
585
|
16-30
|
600
|
20-36
|
500
|
20
|
127
|
380
|
343
|
1415
|
620
|
20-26
|
650
|
20-30
|
660
|
20-36
|
600
|
24
|
154
|
445
|
413
|
1605
|
725
|
20-30
|
770
|
20-33
|
770
|
20-39
|
700
|
28
|
165
|
480
|
478
|
1844
|
840
|
24-30
|
840
|
24-36
|
875
|
24-42
|
800
|
32
|
190
|
530
|
525
|
2040
|
950
|
24-33
|
950
|
24-39
|
990
|
24-48
|
900
|
36
|
203
|
580
|
585
|
2255
|
1050
|
28-33
|
1050
|
28-39
|
1090
|
28-48
|
1000
|
40
|
216
|
650
|
640
|
2380
|
1160
|
28-36
|
1170
|
28-42
|
1210
|
28-56
|
1200
|
48
|
254
|
760
|
755
|
2640
|
1380
|
32-39
|
1390
|
32-48
|
1420
|
32-56
|
上海喬邑閥門為您提供優質的【D971X/F防爆電動對夾式蝶閥】產品和完善的售后服務,如需訂購本產品,請?zhí)峁┛趶健毫Α⒉馁|(zhì)等詳細參數!本文中所有的文字、圖片、數據僅供參考,若需要了解更多的性能參數、結構尺寸、價格等詳情,請聯系我們!
