精心為您推薦【D971F46防爆電動襯氟對夾蝶閥】是上海喬邑閥門制造有限公司生產銷售的主要產品之一,公司常年備有大量庫存現貨以出廠價直銷,我們一直努力為客戶提供全套工業閥門的解決方案,讓客戶購買到物美價廉的產品,歡迎咨詢選購!
產品簡介:

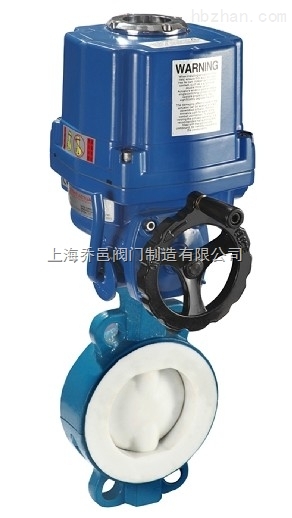

D971F46防爆電動襯氟對夾蝶閥有開關型和調節型二種,襯氟蝶閥與電子式電動執行機構配套,輸入控制信號(4~20mADC或1~5VDC)及單相電源即可控制運轉,電動襯氟蝶閥具有功能強、體積小、輕便宜人,性能可靠、配套簡單、流通能力大。襯四氟電動蝶閥是在過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料,防腐蝕性能優良,可適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質。襯四氟電動蝶閥是化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品,并可取代閘閥、截止閥和其它類型的切斷、調節閥門。
特點:
全襯聚四氟乙烯(F4)、聚三氟氯乙烯(F3)和聚全氟乙丙烯(F46)氟塑料襯里蝶閥,具有耐腐蝕、無泄漏、壽命長等優點。襯四氟電動蝶閥適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
1、小型輕便,容易拆裝及維修,并可在任意位置安裝。
2、結構簡單、緊湊,90°回轉開啟迅速。
3、操作扭矩小,省力輕巧。
4、流量特性趨於直線,調節性能好。
5、密封材料耐老化、耐腐蝕、可適用多種介質。
零部件材料
零件名稱
|
材料
|
閥體
|
(球墨鑄鋼、鑄鋼、不銹鋼)+F46
|
蝶板
|
(灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料)+F46
|
閥桿
|
2Cr13、不銹鋼
|
填料
|
O型圈、柔性石墨
|
技術參數
稱通經DN(mm)
|
50~1600
|
公稱壓力PN(MPa)
|
0.6
|
1.0
|
1.6
|
密封試驗(MPa)
|
0.66
|
1.1
|
1.76
|
強度試驗(MPa)
|
0.9
|
1.5
|
2.4
|
適用溫度
|
丁腈橡膠:-40℃~90℃、氟橡膠:-20℃~200℃
|
適用介質
|
水、空氣、天然氣、油品及弱腐蝕性流體
|
泄漏率
|
符合GB/T13927-92標準
|
驅動方式
|
電動
|
配置執行機構
|
可配PSQ、HQ、UNIC、361RS等系列角行程電動執行機構
|
控制方式
|
開關到位燈(開關兩位控制)、智能調節(4~20mA模擬量信號控制)
|
執行器參數
執行器類別
|
精小型執行器參數
|
HQ系列執行器參數
|
電源電壓
|
標準:220V AC單相 可選:110V AC 單相、380/440V AC 三相、24V/110V/220V AC
|
輸出力矩
|
50N·M~2000N·M
|
50N·M~3000N·M
|
動作范圍
|
0~90° 0~360°
|
0~90°、0°~270°可選
|
控制方式
|
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4~20mA模擬量信號控制)
|
動作時間
|
15秒/30秒/60秒
|
18S~112S
|
保護裝置
|
過熱保護
|
內置過熱保護、過載保護
|
環境溫度
|
-30°~60°
|
-20℃~+70℃
|
手動操作
|
同附帶手柄操作
|
機械離合機構,配手輪操作
|
機械限位
|
電氣、機械二重限位
|
2個外部調整螺栓
|
防護等級
|
IP65
|
IP65、IP67、可定制IP68
|
防爆等級
|
無防爆
|
ExdⅡ BT4,ExdⅡ CT6
|
位置測量
|
可選裝開關或電位計
|
電位計、比例控制單元
|
驅動電機
|
8W/E
|
鼠籠式異步電機
|
進線接口
|
PE1/2〞進線線鎖
|
2個 PF 3/4"
|
殼體材料
|
鋁合金
|
鋼,鋁合金,鋁青銅,聚碳酸脂
|
外涂層
|
干粉,環氧聚酯,具有超強防腐功能
|
采用獨特的電制動線路,因而定位精度高,執行機構靈敏,啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點
|
性能規范
公稱通徑
|
DN(mm)
|
50~1600
|
公稱壓力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
密封試驗
|
0.66
|
1.1
|
1.76
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
適用溫度
|
≤150℃
|
適用介質
|
具有腐蝕性介質
|
連接尺寸
公稱通徑
|
結構長度 (標準值)
|
外形尺寸 (參考值)
|
連接尺寸(標準值)
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
毫米
|
英寸
|
L
|
H
|
H0
|
A
|
B
|
D0
|
n-φd
|
D0
|
n-φd
|
D0
|
n-φd
|
50
|
2
|
43
|
63
|
438
|
125
|
125
|
110
|
4-14
|
125
|
4-18
|
125
|
4-18
|
65
|
21/2
|
46
|
70
|
453
|
125
|
125
|
130
|
4-14
|
145
|
4-18
|
145
|
4-18
|
80
|
3
|
46
|
83
|
478
|
125
|
125
|
150
|
4-18
|
160
|
8-18
|
160
|
8-18
|
100
|
4
|
52
|
105
|
519
|
125
|
125
|
170
|
4-18
|
180
|
8-18
|
180
|
8-18
|
125
|
5
|
56
|
115
|
713
|
325
|
245
|
200
|
8-18
|
210
|
8-18
|
210
|
8-18
|
150
|
6
|
56
|
137
|
749
|
325
|
245
|
225
|
8-18
|
240
|
8-22
|
240
|
8-22
|
200
|
8
|
60
|
164
|
843
|
325
|
245
|
280
|
8-18
|
295
|
8-22
|
295
|
12-22
|
250
|
10
|
68
|
206
|
947
|
363
|
313
|
335
|
12-18
|
350
|
12-22
|
355
|
12-26
|
300
|
12
|
78
|
230
|
1013
|
363
|
313
|
395
|
12-22
|
400
|
12-22
|
410
|
12-26
|
350
|
14
|
78
|
248
|
1046
|
363
|
313
|
445
|
12-22
|
460
|
16-22
|
470
|
16-26
|
400
|
16
|
102
|
289
|
1135
|
363
|
313
|
495
|
16-22
|
515
|
16-26
|
525
|
16-30
|
450
|
18
|
114
|
320
|
1328
|
465
|
439
|
550
|
16-22
|
565
|
20-26
|
585
|
20-30
|
500
|
20
|
127
|
343
|
1226
|
546
|
431
|
600
|
20-22
|
620
|
20-26
|
650
|
20-33
|
600
|
24
|
154
|
413
|
1394
|
546
|
556
|
705
|
20-26
|
725
|
20-30
|
770
|
20-36
|
700
|
28
|
165
|
478
|
1534
|
546
|
556
|
810
|
24-26
|
840
|
24-30
|
840
|
24-36
|
800
|
32
|
190
|
525
|
1659
|
546
|
556
|
920
|
24-30
|
950
|
24-33
|
950
|
24-39
|
900
|
36
|
203
|
585
|
1748
|
617
|
706
|
1020
|
24-30
|
1050
|
28-33
|
1050
|
28-39
|
1000
|
40
|
216
|
640
|
1805
|
632
|
706
|
1120
|
28-30
|
1160
|
28-36
|
1170
|
28-42
|
1200
|
48
|
254
|
755
|
2035
|
632
|
706
|
1340
|
32-33
|
1380
|
32-39
|
1390
|
32-48
|
1400
|
56
|
279
|
910
|
2310
|
790
|
1338
|
1560
|
36-36
|
1590
|
36-42
|
1590
|
36-48
|
1600
|
64
|
318
|
1030
|
2845
|
868
|
1476
|
1760
|
40-36
|
1820
|
40-48
|
1820
|
40-56
|
1800
|
72
|
356
|
1140
|
3060
|
868
|
1476
|
1970
|
44-39
|
2020
|
44-48
|
2020
|
44-56
|
2000
|
80
|
406
|
1250
|
3350
|
965
|
1600
|
2180
|
48-42
|
2230
|
48-48
|
2230
|
48-62
|
上海喬邑閥門為您提供優質的【D971F46防爆電動襯氟對夾蝶閥】產品和完善的售后服務,如需訂購本產品,請提供口徑、壓力、材質等詳細參數!本文中所有的文字、圖片、數據僅供參考,若需要了解更多的性能參數、結構尺寸、價格等詳情,請聯系我們!
