商品介紹

品牌:上海喬邑

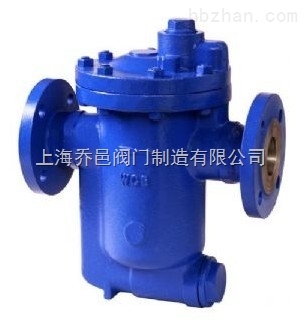

商品名稱:倒置桶式蒸汽疏水閥CS45H

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

上海喬邑閥門制造有限公司是【CS45H倒置桶式蒸汽疏水閥】的生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！

產品概述：

CS45H倒置桶式蒸汽疏水閥它是利用冷凝水和蒸汽的密度差的工作原理，內部結構是由杠桿系統連接倒吊桶，克服蒸汽壓力開關，倒吊桶式蒸汽疏水閥內部是一個倒吊桶為液位敏感件，倒吊桶開口向下。裝置剛起動時，管道內出現空氣和低溫冷凝水，此時疏水閥是全開放，空氣和低溫冷凝水迅速排出，裝置很快提升溫度。當蒸汽進入倒吊桶內，倒吊桶產生向上浮力，倒吊桶連接杠桿帶動閥心關閉閥門。倒吊桶上開有一小孔，能自動排空氣，當一部份蒸汽從小孔排出，另一部份蒸汽產生凝結水，倒吊桶失去浮力向下沉，倒吊桶連接杠桿帶動閥心開啟閥門。當蒸汽再進入倒吊桶內，閥門再關閉，循環工作，間斷排水。

連續排水能量表：（Kg/h）

型號		880	881 881F 81	882 882F 82	883 883F 83	884 884F 84	815 815F 85	816 816F
	0.5	240	420	800	1520	2500	3960	7190
	1	280	470	930	1750	2950	4500	8600
	2	230	460	930	1800	3020	4500	8150
	4	280	410	920	2000	3050	4400	8800
	6	280	380	800	1560	2600	4600	8000
	8	310	420	900	1750	2950	4900	8850
	10	260	365	660	1550	2550	4500	8450
	12	200	380	720	1730	2880	4850	9000
	15	230	335	560	1500	2500	3000	8400
	17	250	350	600	1550	2600	3200	8650
	21	--	240	860	1200	2200	3400	7200
	25		250	900	1300	2400	2900	7800

880-815型不側進側出、附過濾網、外部尺寸圖：（mm）

型號	通徑	A	B	C	D	最大壓力 kg/cm 2
880	1/2 '' 3/4 ''	96	76	70	128	25
881	1/2 '' 3/4 '' 1 ''	96	76	100	128	41
882	3/4 '' 1 ''	145	94	137	170	25
883	1 '' 1 1/4''	180	120	193	202	25
884	1 1/4' 1 1/2''	203	150	212	232	25
815	1 1/2'' 2 ''	220	148	248	250	25

881F-886F型法蘭、附過濾網、外部尺寸圖：（mm）

型號	通徑	A	B	C	D	最大壓力 kg/cm 2
881F	15. 20 .25	96	76	100	170	25
882F	20 .25	145	94	137	210	41
883F	25 .32	180	121	193	270	25
884F	32 .40	203	150	212	320	25
815F	40 .50	220	148	248	320	25
816F	65 .80	265	489	310	400	25
