手搖刷式過濾器

http://www.hsfamen.com/guolvqi/2015/1027/34.html

	產品名稱：	手搖刷式過濾器
	產品型號：	SYTS/SLVY
	產品口徑：	DN40-DN600
	產品壓力：	1.6Mpa-4.0Mpa
	產品材質：	碳鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

一、手搖刷式過濾器產品介紹及原理概述
過濾器是水凈化過程中不可缺少的處理設備，用于攔截水中的各種雜質，以凈化水質或保護系統中其他設備的正常工作。普通濾網式過濾器因其結構簡單、過濾效果好、阻力小而廣泛應用于水源過濾、工業循環水系統等領域，但其缺點是納污量小、易受污物堵塞、清洗工作復雜，必須對設備進行拆卸才能實現對過濾部分的清洗，而且受人為因素影響比較大，使整個系統的自動化程度很低。手搖刷式過濾器可對原水進行過濾并對濾芯進行半自動清洗排污，且清洗排污時系統不間斷供水。該設備與以往的過濾器相比具有處理量大，不間斷供水，應用面廣泛等優點。

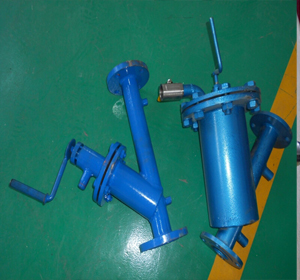

手搖刷式過濾器圖

手搖刷式過濾器由過濾器本體、不銹鋼過濾網、帶手柄的清洗刷架組、排污閥及壓力表所組成，清洗刷架組穿過過濾器蓋，清洗刷安裝在不銹鋼過濾網內部，水流經手搖刷式過濾器時，雜質被濾網攔截，當需要排污時，只要打開排污閥順時針方向搖動手柄數圈，即可完成排污，不必拆卸過濾器清洗內部濾網，清洗排污過程水流不中斷。
二、手搖刷式過濾器應用范圍
過濾應用：冷卻水過濾；保護噴頭；污水三級處理；市政水回用；車間用水；R．O．系統前過濾；酸洗；造紙白水過濾；注塑成型機；巴氏消毒系統；真空泵系統；空壓機系統；連鑄系統；水處理應用；制冷采暖水系統。灌溉過濾應用：地下水；市政水；江河、湖、海水；果園；苗圃；溫室；高爾夫球場；公園。
三、手搖刷式過濾器產品特點：
1、單臺最大過濾流量可達970m3/h
2、過濾精度從4000微米-20微米
3、濾網可選鉆孔（4000-800μm），楔形（1000-50μm）編織復合（800—20μm）
4、最小工作壓力≥0.1MPa
5、最高工作壓力≤2.5MPa(特殊可定制)
6、工作溫度≤95℃
7、清洗方式：刷式
8、安裝形式：可立式安裝或臥式安裝，多臺并聯可獲得更大流量
四、手搖刷式過濾器產品選型
1、您在選擇手搖刷式過濾器的時候，請考慮以下幾個參數
■ 處理流量
■過濾介質的化學性質
■ 過濾介質的懸浮物濃度
■要求的過濾精度
■ 管道的壓力
2、手搖刷式過濾器過濾精度對照表

目數	孔徑mm	粒度μm	目數	孔徑mm	粒度μm	目數	孔徑mm	粒度μm
4	4.75	4750	50	0.3	297	650	0.021	21
5	4	3900	60	0.25	250	800	0.019	19
6	3.35	3350	70	0.212		1000	0.015	15
7	2.8	2800	80	0.18	178	1100	0.013	13
8	2.36	2360	100	0.15	150	1300	0.011	11
10	2	2000	120	0.125	124	1600	0.01	10
12	1.7	1700	140	0.106	104	1800	0.008	8
14	1.4	1400	170	0.09	89	2000	0.0065	6.5
16	1.18	1180	200	0.074	74	2500		5.5
18	1	880	230	0.063	61	3000		5
20	0.85	840	270	0.053	53	3500		4.5
25	0.71	710	300	0.04	48	4000		3.4
30	0.6	590	325	0.045	44	5000		2.7
35	0.5	500	400	0.038	38	6000		2.5
40	0.425	420	460	0.03	30	7000		1.25
45	0.355	350	540	0.026	26

3、過濾器材質
■殼體：碳鋼、304不銹鋼、316L不銹鋼
■濾網：304不銹鋼、316L不銹鋼
■刷架：304不銹鋼、316L不銹鋼
■排污閥：鑄鐵、銅、不銹鋼
■密封圈：EPDM橡膠
■清洗刷：不銹鋼、尼龍
注：可根據客戶需求選用鎳、鈦合金等特殊材質，具體情況請咨詢公司。
五、手搖刷式過濾器濾芯和清洗刷子的選擇
手搖刷式過濾器網刷

手搖刷式過濾器網刷
1、濾芯精度比較高時，一般選用復合網和鍥型網。
2、復合網又可分為普通紡織網和沖孔板復合，特種網和沖孔板復合。
3、鍥型網基本上可以終身使用，其特殊的梯形不銹鋼絲形成了濾芯內部縫隙小，外部大的結構，介質從濾芯內向外流動，出水更利，不易阻塞。同時這種結構也更有利于需要反沖洗的設備反沖洗。
4、鍥型網可以選擇全不銹鋼清洗刷子，而復合網由于其材質所限只能選用尼龍刷子。不銹鋼刷子長度可調節，使用時間更長，適用多種特殊環境，如過濾介質比較粘稠。要根據需要選擇網刷。
六、手搖刷式過濾器閥體選擇
理論上閥體越大濾芯越大，清洗排污次數越少。從成本角度考慮，在滿足處理量的基礎上選擇適合的閥體大小。

七、手搖刷式過濾器設備安裝與連接
1、設備本體安裝
（1）安裝使用時，應注意對控制箱、傳感器及傳動部分的保護，防止損壞。
（2）按照手搖刷式過濾器本體上的箭頭提示方向連接管道，使水流方向與本體上的箭頭方身一致。MYS系列手搖刷式過濾器有兩種安裝形式（見下圖），采取任何一種安裝形式時，應注意使自動排污閥的出口方向為水平或向下，以保證排污更徹底。
（3）手搖刷式過濾器應安裝在需要保護的用水設備之前，并盡量靠近用水設備。
（4）在動力系統中，手搖刷式過濾器應安裝在水泵與用水設備之間，越靠近用水設備越好。當泵與用水設備之前的壓力超過過濾器的極限壓力，手搖刷式過濾器也可安裝在水泵之前，并盡量靠近水泵。
（5）排污閥連接方式分為法蘭和絲扣，排污管不宜過長，最好不要超過 10 米。
（6）安裝時應考慮便于檢修，手搖刷式過濾器前后應安裝關斷閥門，且應安裝旁通管道。
八、手搖刷式過濾器規格尺寸：

型號	接口口徑	L1	L2	L	D	H	排污口	流量
型號	mm	mm	mm	mm	mm	mm	mm	m3/h
SLVY-50	50	500	710	330	159	500	25	19
SLVY-80	80	550	710	330	159	550	25	50
SLVY-100	100	670	810	430	159	670	32	80
SLVY-125	125	690	820	430	219	690	32	125
SLVY-150	150	800	950	480	275	800	32	180
SLVY-200	200	900	1050	560	325	900	40	320
SLVY-250	250	1200	1350	744	377	1200	50	490
SLVY-300	300	1250	1630	780	426	1250	65	710
SLVY-350	350	1300	1980	820	478	1300	65	970
