商品名稱:美標Y型過濾器

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

美標Y型過濾器

http://www.hsfamen.com/guolvqi/2015/1109/171.html

	產品名稱：	美標Y型過濾器
	產品型號：	GL41H
	產品口徑：	DN15-DN600
	產品壓力：	150Lb-600Lb
	產品材質：	碳鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

一、美標Y型過濾器簡介：
美標Y型過濾器是輸送介質的管道系列不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。該過濾器具有結構先進，阻力小，排污方便等特點。適用介質可為水，油、氣。可按用戶要求制作濾網，其外型基本相同（Y型），內部件全部采用不銹鋼，堅固耐用。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。該過濾器體形小、濾眼細、阻力小、效果高、安裝檢修方便、成本低、并排污時間短，對一般小型號者，只需5-10分鐘。一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-300目/cm2。
二、美標Y型過濾器標準：
1、設計與制造符合MFG標準。
2、試驗與檢驗符合API598。
3、結構長度符合MFG標準。
4、法蘭尺寸符合ANSI B16.5技術要求。
三、美標Y型過濾器主要性能規范：

磅級		150Lb	300Lb	600Lb
試驗壓力	殼體試驗	3.0MPa	6.5MPa	15MPa
適用溫度		-29～425℃
適用介質		水、油、天然氣

四、美標Y型過濾器主要零件材料：

零件名稱	材料
閥體	碳鋼、不銹鋼、黃銅
濾網蓋	碳鋼、不銹鋼、黃銅
濾芯網	不銹鋼
密封件材質	柔性石墨、聚四氟乙烯

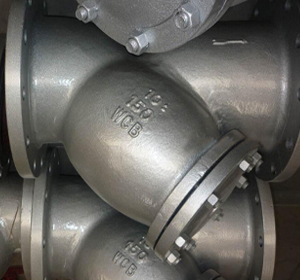

五、美標Y型過濾器產品實拍：

六、美標Y型過濾器主要連接尺寸：

公稱型號	公稱通徑	d	L	o	c	n-φ	g	t
150Lb	1/2"	13	130	89	60.5	4-15	35	16
	3/4"	19	150	98	70	4-15	43	18
	1"	25.4	160	108	79.5	4-15	51	18
	11/4"	32	180	117	89	4-15	64	18
	11/2"	38.1	200	127	98.5	4-15	73	18
	2"	51	230	152	120.5	4-19	92	20
	11/2"	64	290	178	139.5	4-19	105	22
	3"	76	310	190	152.5	4-19	127	24
	4"	102	350	229	190.5	8-19	157	24
300Lb	1/2"	13	130	95	66.5	4-15	35	16
	3/4"	19	150	117	82.5	4-19	43	16
	1"	25.4	160	124	89	4-19	51	18
	11/4"	32	180	133	98.5	4-19	64	19
	11/2"	38.1	200	156	114.5	4-22	73	21
	2"	51	230	165	127	8-19	92	23
	11/2"	64	290	190	149	8-22	105	26
	3"	76	310	210	168.5	8-22	127	29
	4"	102	350	254	200	8-22	157	32

七、美標過濾器濾網目數及過濾精度：

目數	孔徑mm	粒度μm	目數	孔徑mm	粒度μm	目數	孔徑mm	粒度μm
4	4.75	4750	50	0.3	297	650	0.021	21
5	4	3900	60	0.25	250	800	0.019	19
6	3.35	3350	70	0.212		1000	0.015	15
7	2.8	2800	80	0.18	178	1100	0.013	13
8	2.36	2360	100	0.15	150	1300	0.011	11
10	2	2000	120	0.125	124	1600	0.01	10
12	1.7	1700	140	0.106	104	1800	0.008	8
14	1.4	1400	170	0.09	89	2000	0.0065	6.5
16	1.18	1180	200	0.074	74	2500		5.5
18	1	880	230	0.063	61	3000		5
20	0.85	840	270	0.053	53	3500		4.5
25	0.71	710	300	0.04	48	4000		3.4
30	0.6	590	325	0.045	44	5000		2.7
35	0.5	500	400	0.038	38	6000		2.5
40	0.425	420	460	0.03	30	7000		1.25
45	0.355	350	540	0.026	26

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的佼佼者。專業生產制造各種高中低壓閥門，氣動球閥，氣動蝶閥，氣動閘閥，氣動調節閥，電動蝶閥，電動閘閥，質量保證,價格合理，專業服務。

滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“良心閥門”。
