產品名稱： 高溫高壓閘閥 產品型號： Z41H、Z41Y、Z41W 產品口徑： DN15-DN600 產品壓力： 1.6-20.0MPa 產品材質： 碳鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號： 03416900040041464 稅號： 310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

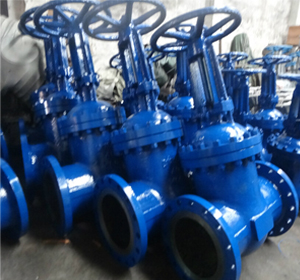

一、Z41Y高溫高壓閘閥概述： Z41Y高溫高壓閘閥適用于工作壓力 1.6~20.0MPa，工作溫度 -29℃~570℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。 二、Z41Y高溫高壓閘閥產品實拍： 三、Z41Y高溫高壓閘閥零部件材料： 零件名稱 材 料 Z41H-16C Z41W-16P Z41W-16R Z41Y-16I Z41H-25 Z41W-25P Z41W-25R Z41Y-25I Z41H-40 Z41W-40P Z41W-40R Z41Y-40I Z41H-64 Z41W-100P Z41W-100R Z41Y-100I Z41H-100       閥體閥蓋 碳鋼 鉻鎳鈦鋼 鉻鎳鉬 鈦鋼 鉻鉬合金鋼 閘板、閥座 碳鋼、不銹鋼 合金鋼堆焊 硬質合金鋼 閥桿 不銹鋼 合金鋼 閥桿螺母 鋁青銅 填料 石墨、石棉盤根 浸聚四氟乙烯石棉盤根 耐高溫石棉盤根 手輪 可鍛鑄鐵、球墨鑄鐵 四、Z41Y高溫高壓閘閥主要外形及結構尺寸： Z41H、Z41Y、Z41W 型 PN16閘閥主要外形及結構尺寸 DN L D D1 D2 b f z×?d H D0 重量 / kg 15 130 95 65 45 14 2 4×?14 175 200 4 20 150 105 75 55 14 2 4×?14 180 200 5 25 160 115 85 65 14 2 4×?14 210 200 6 32 180 135 100 78 16 2 4×?18 210 200 7 40 200 145 110 85 16 3 4×?18 350 200 19 50 250 160 125 100 16 3 4×?18 358 240 29 65 265 180 145 120 18 3 4×?18 375 240 33 80 280 195 160 135 20 3 8×?18 433 280 45 100 300 215 180 155 20 3 8×?18 502 320 63 125 325 245 210 185 22 3 8×?18 612 360 108 150 350 280 240 210 24 3 8×?23 676 360 134 200 400 335 295 265 26 3 12×?23 820 400 192 250 450 405 355 320 30 3 12×?25 969 450 273 300 500 460 410 375 30 4 12×?25 1142 560 379 350 550 520 470 435 34 4 16×?25 1280 640 590 400 600 580 525 485 36 4 16×?30 1452 640 850 450 650 640 585 545 40 4 20×?30 1541 720 907 500 700 705 650 608 44 4 20×?34 1676 720 958 600 800 840 770 718 48 5 20×?41 1874 800 1112 五、Z41Y高溫高壓閘閥安裝調試： 1、傳動電機及上下行程開關要求相互連鎖，電機應加超載保護裝置，根據工藝要求閘板在行程范圍內移動應在中央控制室及就地操作，詳見有關專業的設計。 2、減速器、電動機及鏈輪傳動的安裝應符合有關安裝技術要求，安裝后各部件應轉動靈活，傳動鏈條應松緊適度，使用時可調整墊片組使之滿足要求。 3、閘板的兩根鏈條長度須一致，并調整到使閘板及配重均鉛垂，并須緩慢移動使其上下平穩，不得卡死，當閘板全閉時應使配重箱上指針指在標尺上刻線處。 4、行程開關支架等處，待現場安裝調試完畢后再焊死， 5、襯砌及錨固件詳見有關工藝資料，襯砌尺寸需符合本圖所示要求。詳見有關工藝資料。

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的佼佼者。專業生產制造各種高中低壓閥門，氣動球閥，氣動蝶閥，氣動閘閥，氣動調節閥，電動蝶閥，電動閘閥，質量保證，價格合理，專業服務。 滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“良心閥門”。
