產品名稱： 氣動高溫球閥 產品型號： Q641M 產品口徑： DN15-DN100 產品壓力： 1.6MPa-2.5MPa 產品材質： 球鐵、碳鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號： 03416900040041464 稅號： 310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

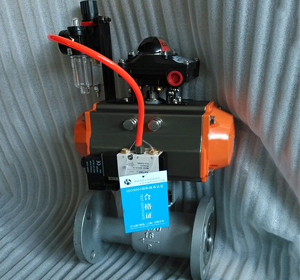

一、Q641M氣動高溫球閥簡介： Q641M氣動高溫球閥采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。 Q641M氣動高溫球閥具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點，高溫球閥與截止閥、柱塞閥、排污閥，結構長度相符，擴大了球閥使用范圍， Q641M氣動高溫球閥廣泛用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤350℃。 二、 Q641M氣動高溫球閥工作原理： Q641M氣動高溫球閥中的球體密封圈采用了特殊的加工工藝和最新密封材料，使球體表面粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。順時板動手柄帶動閥桿驅動球體旋轉，使介質順利通過。 三、Q641M氣動高溫球閥產品實拍： 四、Q641M氣動高溫球閥性能參數： 型號 公稱壓力 強度試驗壓力 密封試驗壓 適用溫度 適用介質 Q641M/F-16C/P 1.6 2.4 1.8 -28～+600(M/F) 導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質 Q641M/F-16C/P 2.5 3.8 2.8 -28～+600(PPL) 五、Q641M氣動高溫球閥技術參數： 公稱通徑 DN15～200mm 公稱壓力 PN1.6、2.5MPa 溫度 M≤300℃、PPL≤350℃ 適用介質 水、石油、導熱油、蒸汽、高溫氣體、漿料、強氧化性介質等 執行器類型 雙作用活塞式、彈簧復位式 氣源壓力 雙作用：2-8bar/單作用：4-8bar 輸出力矩 雙作用：4N·M～10560N·M 單作用：7N·M～2668N·M 工作溫度 常溫型：-20℃～80℃（丁腈橡膠O型圈） 高溫型：-20℃～160℃（氟橡膠O型圈） 動作范圍 0～90°±5° 接口螺紋 GTD40～GTD83/ATD50～ATD88 G1/8″ GTD110～GTD350/ATD100～200 G1/4″ 閥位信號 定位器：4～20mA/回信器：全開全關信號 六、Q641M氣動高溫球閥主要零部件材料： 序號 零部件名稱 材料 1 閥體 球墨鑄鐵、碳素鋼、鑄不銹鋼、304、316 2 密封圈 （M/F）高強度耐磨碳結石墨≤300℃ （PPL）對蒞聚苯、溫度≤350℃ 3 球 不銹鋼 4 填料 聚四氟乙烯 5 填料壓蓋 QT450－10球墨鑄鐵 6 閥桿 碳素鋼、鉻不銹鋼 7 手柄 碳鋼 七、Q641M氣動高溫球閥主要外型尺寸： 型號 規格 尺寸 L D D 1 D 2 z-φd H b Q641M/F-16 15 130 95 65 45 4-14 85 14 20 150 105 75 55 4-14 95 16 25 160 115 85 65 4-14 103 16 32 180 135 100 78 4-18 105 18 40 200 145 110 85 4-18 120 18 50 230 160 125 100 4-18 195 20 65 290 180 145 120 4-18 195 20 80 310 195 160 135 8-18 215 22 100 350 215 180 155 8-18 253 24
