產品名稱： 手動刀型閘閥 產品型號： PZ73H、PZ73Y、PZ73F 產品口徑： DN50-DN1200 產品壓力： 1.0MPa-1.6MPa 產品材質： 碳鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號： 03416900040041464 稅號： 310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

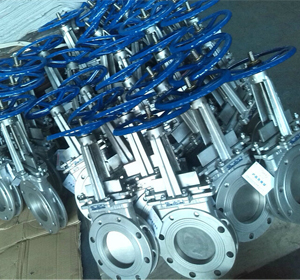

一、手動刀型閘閥簡介： 手動驅動、對夾式連接、明桿平行式剛性單閘板，閥座密封面為硬質合金與聚四氟乙烯，公稱壓力 PN10~16，閥體材料為碳素鋼（PZ73H-10C/16C）、不銹鋼（PZ73F-10P/16P PZ73Y-10P/16P），具有排渣功能的的閘閥。采用全圓形的通道設計，在刀板上端安裝有聚四氟乙烯、刮泥器，聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在刀閘閥的進口端，可在閥體四周設置多個沖洗口。刀板底端加工成刀刃，光潔度高，保證了良好的密封性。廣泛滿足造紙、紙漿工業、工業污水和城市污水處理、化工廠、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工作條件苛放慢的環境條件下。 二、手動刀型閘閥產品實拍： PZ73H手動刀型閘閥實拍（圓型） PZ73H手動刀型閘閥實拍圖（梅花型） 三、手動刀型閘閥主要性能參數： 型號 PN 工作壓力 / MPa 適用溫度 / ℃ 適用介質 PZ73H-10C/16C 10、16 1.0、1.6 ≤ 100 紙漿、污水、煤漿、灰渣水泥混合物 PZ73F-10P/16P PZ73Y-10P/16P 四、手動刀型閘閥零部件材料： 型號 材料 閥體 閥桿 密封面 填料 PZ73H-10C/16C WCB 2Cr13 硬質合金、聚四氟乙烯 V型聚四氟乙烯、柔性石墨環 PZ73F-10P/16P ZG1Cr18Ni9Ti 1Cr18Ni9Ti PZ73Y-10P/16P CF8 (304) 0Cr18Ni9 (304) 五、手動刀型閘閥外形尺寸： MPa DN L D D1 D2 H N-M D0 1.0 50 43 160 125 100 330 4-M16 180 65 46 180 145 120 360 4-M16 180 80 46 195 160 135 390 4-M16 220 100 52 215 180 155 440 8-M16 220 125 56 245 210 185 510 8-M16 230 150 56 280 240 210 600 8-M20 280 200 60 335 295 265 700 8-M20 360 250 68 390 350 320 840 12-M20 360 300 78 440 400 368 960 12-M20 400 350 78 500 460 428 1110 16-M20 400 400 102 565 515 482 1250 16-M22 400 450 114 615 565 532 1380 20-M22 530 500 127 670 620 585 1530 20-M22 530 600 154 780 725 685 1800 20-M27 600 700 165 895 840 800 2150 24-M27 600 800 190 1010 950 898 2420 24-M30 680 900 203 1110 1050 1005 2680 28-M30 680 1000 216 1220 1160 1115 3100 28-M30 700 1200 254 1450 1380 1325 3450 32-M36 800 1.6 50 43 160 125 99 330 4-M16 180 65 46 185 145 120 360 4-M16 180 80 46 200 160 135 390 8-M16 220 100 52 220 180 155 440 8-M16 220 125 56 250 210 185 510 8-M16 230 150 56 285 240 210 600 8-M20 280 200 60 340 295 265 700 12-M20 360 250 68 405 355 310 840 12-M22 360 300 78 460 410 375 960 12-M22 400 350 78 520 470 435 1110 16-M22 400 400 102 580 525 485 1250 16-M27 400 450 114 640 585 545 1380 20-M27 530 500 127 715 650 609 1530 20-M30 530 600 154 840 770 720 1800 20-M36 600 700 165 910 840 788 2150 24-M36 600 800 190 1025 950 898 2420 24-M36 680 900 203 1125 1050 998 2680 28-M36 680 1000 216 1255 1170 1110 3100 28-M42 700 1200 254 1485 1390 1325 3450     六、手動刀型閘閥安裝實例：
