氣動PVC蝶閥D671S
氣動PVC蝶閥廠家 氣動PVC蝶閥價格 氣動PVC蝶閥圖片
品牌
上海喬邑型號
D671S瀏覽次數
154 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:氣動PVC蝶閥D671S
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
精心為您推薦【D671S氣動PVC蝶閥】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！
產品簡介：

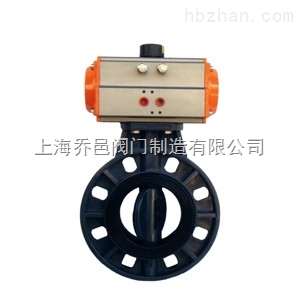

D671S氣動PVC蝶閥重量輕、耐腐蝕性強，采用活塞式氣動執行器與塑料蝶閥組成。氣動塑料蝶閥被應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的認可。
氣動塑料蝶閥 產品特點
1、外型結構緊湊美觀
2、本體重量輕容易安裝
3、耐腐蝕性強，應用范圍廣
4、材質衛生無毒
5、耐磨損、容易拆卸，維護簡單易行
氣動塑料蝶閥 主要技術參數
閥體
| 閥體形式 | 直通式閥體 |
| 公稱通徑 | DN50～300mm |
| 公稱壓力 | PN1.0、1.6MPa |
| 連接形式 | 法蘭式 / 對夾式 |
| 密封材質 | FPM、EPDM、NBR |
| 適用溫度 | 0～+60℃ |
| 閥體材質 | UPVC、CPVC、PP |
| 閥芯材質 | UPVC、CPVC、PP、PTFE |
| 適用介質 | PVC兼容的食品工業化學溶劑 |
閥內件
| 閥板形式 | 蝶形(垂直板式) |
| 流量特性 | 線性 |
執行機構
| 執行器型號 | GT系列、ST系列、AT系列、AW)系列單雙作用氣動執行器 |
| 供氣壓力 | 400～700KPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL |
| 可配附件 | dìng位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
氣動塑料蝶閥 主要性能規范
| 公稱通徑DN | 50～300(mm) | |||
| 公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | |
氣動塑料蝶閥 主要外形及連接尺寸
| 通徑(mm) | 英寸″ | 尺寸(mm) | ||||||||
| 長度 | D | D1-ANSI | D1-JIS | D1-DIN | H | N-d-ANSI | N-d-JSI | N-d-DIN | ||
| 50 | 2 | 43 | 56.5 | 120.39 | 120 | 125 | 103 | 4-19 | 4-19 | 4-18 |
| 65 | 2 1/2 | 47.5 | 70 | 139.44 | 140 | 145 | 113 | 4-19 | 4-19 | 4-18 |
| 80 | 3 | 47.5 | 79 | 152.4 | 150 | 160 | 115 | 4-19 | 4-19 | 4-18 |
| 100 | 4 | 57.2 | 103 | 190.5 | 175 | 180 | 135 | 8-19 | 8-19 | 8-18 |
| 125 | 5 | 66 | 130 | 216 | 210 | 210 | 165 | 8-22 | 8-23 | 8-18 |
| 150 | 6 | 74 | 151 | 241.55 | 240 | 240 | 177 | 8-22 | 8-23 | 8-23 |
| 200 | 8 | 87.5 | 200 | 298.5 | 290 | 295 | 210 | 8-22 | 8-23 | 8-23 |
| 250 | 10 | 110 | 255 | 362 | 355 | 350 | 240 | 12-25 | 12-25 | 12-23 |
| 300 | 12 | 129 | 311 | 432 | 400 | 400 | 297 | 12-25 | 12-25 | 12-23 |
上海喬邑閥門為您提供優質的【D671S氣動PVC蝶閥】產品和完善的售后服務，如需訂購本產品，請提供口徑、壓力、材質等詳細參數！本文中所有的文字、圖片、數據僅供參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請聯系我們！
