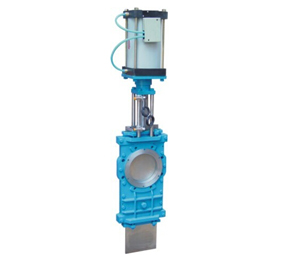

產品名稱： SCZ系列插板閥 產品型號： SCZ 產品口徑： DN50-500mm 產品壓力： 0.6-1.6MPa 產品材質： 鑄鐵、鑄鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號：  03416900040041464 稅號：  310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

SCZ系列插板閥介紹 插板閥本產品驅動裝置可采用電動、氣動、手動、傘齒輪轉動等裝置。汽動裝置可安裝空氣過濾器、高溫電磁閥、感應器，如安裝以上驅動裝置，汽動裝置應在合同中注明。 一、SCZ系列插板閥主要性能規范 零件名稱 材料 零件名稱 材料 閥體 1CF18Ni9Ti CF8M CF8 CF3M CF3 WCB 閥桿 Stem 1CF18Ni9Ti 閥座密封圈 橡膠或PTFE 支架 不銹鋼 閥體間密封墊片 橡膠或PTFE 填料壓蓋 不銹鋼 閥體 1CF18Ni9Ti CF8M CF8 CF3M CF3 WCB 填料 石墨或PTFE 閥體裝配螺栓 B7 填料壓蓋螺栓 B7 注：橡膠牌號取決于介質性質和使用溫度。 閘板材質牌號取決于介質性質。 ON L Φ1 H H2 N-M 汽缸直徑 Cylinder Diameter PN0.6 PN1.0 50 40   125 397 51 4-M16 50 65 40   145 418 67 4-M16 65 80 50   160 579 82 4-M16 80 100 50   180 612 102 8-M16 100 125 50   210 710 127 8-M16 125 150 60   240 816 152 8-M20 150 200 60   295 990 202 8-M20 200 250 70   350 1106 253 12-M20 250 300 70 70 400 1264 303 12-M20 300 350 80 80 460 1575 353 16-M20 350 400 80 80 515 1562 402 16-M22 400 450 90 90 565 1750 452 20-M22 450 500 90 90 620 1994 502 20-M22 500 600 100 100 725 2040 603 20-M27 600 二、SCZ系列插板閥殼體試驗和密封試驗 1、插板閥的殼體試驗和密封試驗介質為水（含防腐劑）、煤油或粘度不大于水的其他適宜液體。 2、密封副是非金屬密封的插板閥，密封殼體試驗和要求按GB/T13927-92 D級規定。 3、密封副是金屬密封的插板閥，對有密封性能要求的，密封試驗的泄漏量按1×DNmm3/s計算，沒有密封性能要求的不做 此項試驗。 4、用電動、液動、氣動裝置驅動的插板閥，關閉位置調定后，關閉3次按1和3要求進行殼體和密封試驗。 5、插板閥清潔度要求按JB/T7748的規定。 6、靜壓壽命試驗。 7、插板閥靜壓壽命試驗次數按規定，其他技術要按JB/Z 234的規定。 靜壓壽命實驗次數 金屬密封 DN≤150mm 1200次 DN≥200-400mm 1000次 Dn≤150mm 800次 非金屬密封 Dn≤150mm 1400次 DN≤200-400mm 1200次 Dn≤450mm 1000次 注：1、金屬密封指密封副材料是金屬-金屬 2、非金屬密封指密封副材料是金屬-非金屬或非金屬-非金屬。

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的佼佼者。專業生產制造各種高中低壓閥門,氣動球閥,氣動蝶閥,氣動閘閥,氣動調節閥,電動蝶閥,電動閘閥,質量保證,價格合理，專業服務。 滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“良心閥門”。
