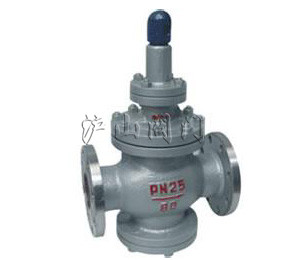

產品名稱： Y43H型先導活塞式蒸汽減壓閥  產品型號： Y43H型 產品口徑： DN15-500mm 產品壓力： 1.6-6.4MPa 產品材質： 鑄鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號：  03416900040041464 稅號：  310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

Y43H型先導活塞式蒸汽減壓閥介紹        本系列Y43H型先導活塞式蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、閥閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。薄膜型減壓閥通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。本產品主要用于蒸汽管路，超減壓穩壓作用。     一、Y43H型先導活塞式蒸汽減壓閥主要技術參數和性能指標   公稱壓力（MPa） 1.6 2.5 4.0 6.4 10.0 16.0 殼化試驗壓力（MPa） 2.4 3.75 6.0 9.6 15.0 24 密封試驗壓力（MPa） 1.6 2.5 4.0 6.4 10.0 16.0 最高進口壓力（MPa） 1.6 2.5 4.0 6.4 10.0 16.0 出口壓力范圍（MPa） 1.0-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-35 0.5-45 壓力特性偏差（MPa）△P2P GB12246-1989 流量特性偏差（MPa）△P2G GB12246-1989 最小壓差（MPa） 0.15 0.15 0.2 0.4 0.8 1.0 滲漏量 GB12245-1989 *.殼體試驗不包括膜片、頂蓋。   二、Y43H型先導活塞式蒸汽減壓閥流量系數(Cv)   DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500 Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500   三、Y43H型先導活塞式蒸汽減壓閥主要零件材料   零件名稱 零件材料 閥體 閥蓋 底蓋 WCB 閥座 閥盤 2Cr13 缸套 2Cr13/銅合金 活塞 合金鑄鐵 導閥座 導閥桿 2Cr13 主閥彈簧 1Cr18Ni9Ti 導閥主彈簧 50CrVA 調節彈簧 60Si12Mn   四、Y43H型先導活塞式蒸汽減壓閥外形尺寸(PN1.6-4.0)單位：mm   公稱通徑 DN 外 形 尺 寸 L H Hl 1.6/2.5MPa 4.0MPa 15 160 180 295 90 20 160 180 330 98 25 180 200 330 110 32 200 220 330 110 40 220 240 345 125 50 250 270 345 125 65 280 300 350 130 80 310 330 385 160 100 350 380 385 170 125 400 450 400 200 150 450 500 415 210 200 500 550 475 240 250 650 525 290 300 800 580 335 350 850 620 375 400 900 660 405 450 900 730 455 500 950 750 465 五、Y43H型先導活塞式蒸汽減壓閥連接形式   法蘭式：RF MF RJ 執行標準：JB79 GB9113 ANSI B16.5 六、Y43H型先導活塞式蒸汽減壓閥外形尺寸(PN6.4-16.0) 單位：mm   公稱通徑 DN 外 形 尺 寸 L H Hl 6.4MPa 10.0/16.0MPa 15 180 180 305 105 20 180 200 340 105 25 200 220 340 120 32 220 230 340 120 40 240 240 355 135 50 270 300 355 135 65 300 340 360 140 80 330 360 395 17 100 380 400 185 125 450 415 215 150 500 430 225 200 550 495 260 250 650 545 310 300 800 600 355 350 850 640 395 400 900 690 435 500 950   780 495

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的佼佼者。專業生產制造各種高中低壓閥門,氣動球閥,氣動蝶閥,氣動閘閥,氣動調節閥,電動蝶閥,電動閘閥,質量保證,價格合理，專業服務。 滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“良心閥門”。
