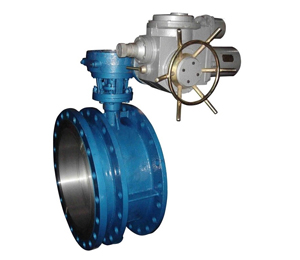

            SD943電動伸縮蝶閥

            SD943電動伸縮蝶閥

            品牌

            滬山閥門

            型號

            SD943電動伸縮蝶閥

            瀏覽次數

            203 次

            所在地區

            上海 上海 浦東新區

            參考最低價

            面議

            數量

            100

            壓縮機商城提醒您: 如果賣家售價過低,請買家謹防欺詐行為!

            店鋪名稱: 滬山閥門制造(上海)有限公司

            滬山閥門制造(上海)有限公司是一家具有二十多年歷史的大型閥門生產企業,是全國最主要和最大的閘閥、截止閥、球閥、蝶閥、水力控制閥等通用閥門供應商之一。在石油、化工、冶金、電力、建筑、熱力、供水等行業具有很高的...

            商品介紹

            品牌:滬山閥門
            商品名稱:SD943電動伸縮蝶閥
            商品編號:
            分類:壓縮機配件及輔助設備 油分組合閥
            適用壓縮機類型:螺桿壓縮機
            配件類型:常規配件

            SD943電動伸縮蝶閥

            產品名稱:
            產品型號: SD943
            產品口徑: DN50-2000mm
            產品壓力: 1.6-6.4MPa
            產品材質: 鑄鐵、鑄鋼、不銹鋼
            聯系電話: 021-31007323
            聯系傳真: 021-33321522
            Email: hushanfamen@126.com
            聯系人: 周生
            聯系手機: 18818008975
            QQ: 178876695
            公司名: 滬山閥門制造(上海)有限公司
            帳號:  03416900040041464
            稅號:  310115312539830
            售后承諾: 質保一年,質量三包:包修、包換、包退。



            一、電動伸縮蝶閥概述

            電動伸縮蝶閥適用于溫度≤80℃,公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用,具有補償管道熱脹冷縮的功能。其主要特點如下:
            1、設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速;
            2、伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外,還能為安裝更換、維修閥門提供方便。
            3、密封部位可調節更換、密封性能可靠等特點。

            二、電動伸縮蝶閥采用標準

            設計標準:GB/T12238-1989;JB/T8527-1997
            法蘭連接尺寸:
            GB/T9113.1-2000;GB/T9113.2-2000
            GB/T9115.1-2000;GB/T9115.2-2000
            結構長度:GB/T12221-1989
            壓力試驗:GB/T13927-1992;JB/T9092-1999

            三、電動伸縮蝶閥執行機構

            1.電源:電機為三相交流,380V(特殊訂貨660V、440V或220V),50Hz(特殊訂貨60Hz);控制線電壓220V/50Hz(特殊訂貨60Hz);遠程控制電壓24VDC。
            2.工作環境:
            3.環境溫度:-20—+60℃(特殊訂貨-60—+80℃)
            4.相對溫度:≤90%(25℃時)
            5.普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所;防爆型產品有dⅠ和dⅡBT4兩種,dⅠ適用于煤礦非采掘工作面;dⅡBT4用于工廠,適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性  氣體混合物。(詳見GB3836.1)
            6 防護等級:戶外型和防爆型為IP55(可訂制IP67)。
            7. 工作制:為短時10分鐘(可訂制30分鐘)。

            四、電動伸縮蝶閥主要技術參數

            公稱通徑

            DN(mm) 50~2000

            公稱壓力

            PN(MPa)

            0.6

            1.0

            1.6

            試驗壓力

            強度試驗

            0.9

            1.5

            2.4

            密封試驗

            0.66

            1.1

            1.76

            氣密封試驗

            0.6

            0.6

            0.6

            適用溫度

            ≤80℃

            適用介質

            空氣、水、蒸氣、煤氣、油品等。

            驅動形式

            手動、蝸桿蝸輪傳動、氣傳動、電傳動。

            五、電動伸縮蝶閥主要零件材質

            公稱通徑

            DN(mm) 50~2000

            公稱壓力

            PN(MPa)

            0.6

            1.0

            1.6

            試驗壓力

            強度試驗

            0.9

            1.5

            2.4

            密封試驗

            0.66

            1.1

            1.76

            氣密封試驗

            0.6

            0.6

            0.6

            適用溫度

            ≤80℃

            適用介質

            空氣、水、蒸氣、煤氣、油品等。

            驅動形式

            手動、蝸桿蝸輪傳動、氣傳動、電傳動。

            六、電動伸縮蝶閥主要外形連接尺寸

            電動伸縮蝶閥結構圖 電動伸縮蝶閥 結構圖
                                 電動伸縮蝶閥 結構圖



            公稱
            通徑

            外形尺寸(參考值) 法蘭尺寸和螺栓孔尺寸(標準值) 電動
            裝置
            型號
            (參考)
            H H1 設計
            最大
            長度
            設計
            最小
            長度
            設計
            長度
            A B 0.6MPa 1.0MPa 1.6MPa
            毫米 D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d

            50

            80

            440

            186

            156

            171

            250

            255

            140

            110

            88

            4-14

            165

            125

            99

            4-18

            165

            125

            99

            4-18

            QB10-1

            65

            95

            445

            190

            160

            175

            250

            255

            160

            130

            108

            4-14

            185

            145

            118

            4-18

            185

            145

            118

            4-18

            QB10-1

            80

            98

            476

            198

            166

            182

            250

            255

            190

            150

            124

            4-18

            200

            160

            132

            8-18

            200

            160

            132

            8-18

            QB10-1

            100

            114

            504

            228

            188

            208

            250

            255

            210

            170

            144

            4-18

            220

            180

            156

            8-18

            220

            180

            156

            8-18

            QB10-1

            125

            128

            550

            240

            201

            220

            250

            255

            240

            200

            174

            8-18

            250

            210

            184

            8-18

            250

            210

            184

            8-18

            QB20-1

            150

            139

            652

            240

            206

            226

            300

            315

            265

            225

            199

            8-18

            285

            240

            211

            8-22

            285

            240

            211

            8-22

            QB20-1

            200

            174

            732

            265

            219

            242

            300

            315

            320

            280

            254

            8-18

            340

            295

            266

            8-22

            340

            295

            266

            12-22

            QB60-1

            250

            215

            823

            295

            240

            267

            300

            315

            375

            335

            309

            12-18

            395

            350

            319

            12-22

            405

            355

            319

            12-26

            QB60-1

            300

            245

            877

            308

            254

            282

            300

            315

            440

            395

            363

            12-22

            445

            400

            370

            12-22

            460

            410

            370

            12-26

            QB120-1

            350

            270

            932

            327

            272

            300

            300

            315

            490

            445

            413

            12-22

            505

            460

            429

            16-22

            520

            470

            429

            16-26

            QB120-1

            400

            305

            1047

            368

            308

            338

            300

            315

            540

            495

            463

            16-22

            565

            515

            480

            16-26

            580

            525

            480

            16-30

            QB250-1

            450

            325

            1092

            370

            310

            340

            575

            714

            595

            550

            518

            16-22

            615

            565

            530

            20-26

            640

            585

            548

            20-30

            QB250-1

            滬山閥門制造(上海)有限公司,原上海滬山閥門廠創建于1985年,是一家有幾十多年歷史的大型閥門專業生產閥門企業,閥門制造行業的驕子,流體控制中的佼佼者。專業生產制造各種高中低壓閥門,氣動球閥,氣動蝶閥,氣動閘閥,氣動調節閥,電動蝶閥,電動閘閥,質量保證,價格合理,專業服務。
            滬山閥門從鑄造、鍛造加工到組裝,都是在嚴格的質量管理下進行系列化生產。另外,滬山的產品在出廠時,均根據本公司制定的“質量保證條例”進行嚴格檢查,因此得到了世界各地用戶的好評,被譽為“良心閥門”。
