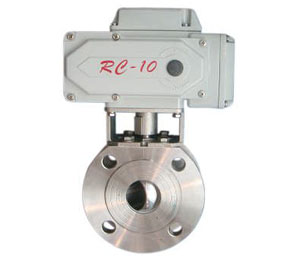

            Q971電動對夾式球閥

            Q971電動對夾式球閥

            品牌

            滬山閥門

            型號

            Q971電動對夾式球閥

            瀏覽次數

            170 次

            所在地區

            上海 上海 浦東新區

            參考最低價

            面議

            數量

            100

            壓縮機商城提醒您: 如果賣家售價過低,請買家謹防欺詐行為!

            店鋪名稱: 滬山閥門制造(上海)有限公司

            滬山閥門制造(上海)有限公司是一家具有二十多年歷史的大型閥門生產企業,是全國最主要和最大的閘閥、截止閥、球閥、蝶閥、水力控制閥等通用閥門供應商之一。在石油、化工、冶金、電力、建筑、熱力、供水等行業具有很高的...

            商品介紹

            品牌:滬山閥門
            商品名稱:Q971電動對夾式球閥
            商品編號:
            分類:壓縮機配件及輔助設備 油分組合閥
            適用壓縮機類型:螺桿壓縮機
            配件類型:常規配件

            Q971電動對夾式球閥

            產品名稱:
            產品型號: Q971
            產品口徑: DN15-150mm
            產品壓力: 1.6-31.5MPa
            產品材質: 鑄鐵、鑄鋼、不銹鋼
            聯系電話: 021-31007323
            聯系傳真: 021-33321522
            Email: hushanfamen@126.com
            聯系人: 周生
            聯系手機: 18818008975
            QQ: 178876695
            公司名: 滬山閥門制造(上海)有限公司
            帳號:  03416900040041464
            稅號:  310115312539830
            售后承諾: 質保一年,質量三包:包修、包換、包退。



            一、電動對夾式球閥概述

            Q971電動對夾式球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式,電動執行機構內置伺服系統,無須另配伺服放大器,輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單,結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。

            二、電動對夾式球閥執行標準

            1、設計與制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
            2、法蘭尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
            3、結構長度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
            4、檢驗主試驗:JB/T 9092、API 598。

            三、電動對夾式球閥規格參數

            CX系列執行機構技術參數

            閥體參數

            電源

            AC200/220V,50/60Hz

            公稱通徑

            DN10~150mm

            輸出力矩

            50N·M~2000N·M

            公稱壓力

            PN1.6 2.5 4.0 6.4 31.5MPa(定制)

            動作范圍

            0~90° 0~360°

            泄漏量

            軟密封:零泄漏

            硬密封:≤額定流量的10-5

            動作時間

            15秒/30秒/60秒

            執行機構

            可另配PSQ、HQ、UNIC、361RS
            等系列電子式電動執行機構

            保護裝置

            過熱保護

            流量特性

            快開特性

            環境溫度

            -30°~60°

            可調范圍

            DN10-80

            DN100-150

            250:1

            350:1

            手動操作

            同附帶手柄操作

            基本誤差

            ±1%

            限位

            電氣、機械二重限位

            死區

            ≤1%

            防護等級

            相當于IP-65

            回差

            ≤1%

            位置測量

            可選裝開關或電位計

            適用溫度

            密封面

            驅動電機

            8W/E

            PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃

            進線接口 PE1/2〞進線線鎖

            CX系列執行機構可直接接收計算機或工業儀表等輸出的4~20mADC或1~5VDC控制信號,220VAC電源,根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節),以實現與執行機構配套的閥門或其他裝置開度的精確定位,同時輸出4~20mADC的位置反饋信號。其核心控制部件電子式伺服控制器應用現代數字技術,對DCS/PLC規范設計而成,集信號采集、處理、反饋、控制于一體。采用獨創的電子制動電路并附加機械阻尼裝置消除慣性,可瞬時停機,定位時無振蕩,定位精度可達0.3%以上。可控硅輸出,動作時間快,輸出穩定,可靠性高。體積小,輕便宜人,性能可靠,配套簡單,流通能力大,特別適合于介質是粘稠,含顆粒,纖維性質的場合。目前該閥廣泛應用于食品,環保,輕工,石油,造紙,化工,教學和科研設備,電力等行業的工業控制系數。

            四、電動對夾式球閥技術參數和性能

            試驗壓力
            (Mpa)

            公稱壓力(Mpa) 壓力級(class) JIS(Mpa)

            1.6

            2.5

            4.0

            6.4

            10.0

            150

            300

            600

            10K

            20K

            強度試驗

            2.4

            3.8

            6.0

            9.6

            15.0

            3.1

            7.8

            15.3

            2.4

            3.8

            密封試驗

            1.8

            2.8

            4.4

            7.0

            11.0

            2.2

            5.6

            11.2

            1.5

            2.8

            氣密試驗

            0.5~0.7

            五、電動對夾式球閥主要零件材質

            零件名稱

            材 料

            閥體

            WCB

            ZG1Cr18Ni9Ti

            CF8 (304)

            CF3 (304L)

            ZG1Cr18Ni12Mo2Ti

            CF8M(316)

            CF3M (316L)

            球體、閥桿

            2Cr13

            1Cr18Ni9Ti

            0Cr19Ni9 (304)

            00Cr19Ni11 (304L)

            1Cr18Ni12Mo2Ti

            0Cr17Ni12Mo2 (316)

            00Cr17Ni12Mo2 (316L)

            密封圈

            聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨

            適用介質

            水、氣體、蒸汽、油品等

            硝酸等腐蝕性介質

            強氧化性介質

            醋酸等腐蝕介質

            尿素等腐蝕性介質

            六、電動對夾式球閥外形尺寸

                                                        電動對夾式球閥 結構圖



            公稱通徑
            DN(mm)

            尺 寸
            L D D1 D2 Z-Md H W

            15

            35

            95

            65

            45

            4-M12

            291

            155.2

            20

            38

            105

            75

            55

            4-M12

            296

            155.2

            25

            42

            115

            85

            65

            4-M12

            301

            155.2

            32

            50

            135

            100

            78

            4-M16

            311

            195

            40

            60

            145

            110

            85

            4-M16

            318

            195

            50

            70

            160

            125

            100

            4-M16

            326

            234

            65

            95

            180

            145

            120

            4-M16

            336

            234

            80

            118

            195

            160

            135

            8-M16

            363

            271

            100

            140

            215

            180

            155

            8-M16

            383

            325

            125

            175

            245

            210

            185

            8-M16

            403

            414

            150

            210

            280

            240

            210

            8-M16

            418

            420

            滬山閥門制造(上海)有限公司,原上海滬山閥門廠創建于1985年,是一家有幾十多年歷史的大型閥門專業生產閥門企業,閥門制造行業的驕子,流體控制中的佼佼者。專業生產制造各種高中低壓閥門,氣動球閥,氣動蝶閥,氣動閘閥,氣動調節閥,電動蝶閥,電動閘閥,質量保證,價格合理,專業服務。
            滬山閥門從鑄造、鍛造加工到組裝,都是在嚴格的質量管理下進行系列化生產。另外,滬山的產品在出廠時,均根據本公司制定的“質量保證條例”進行嚴格檢查,因此得到了世界各地用戶的好評,被譽為“良心閥門”。
