商品介紹

品牌:滬山閥門

商品名稱:J41B氨用截止閥

商品編號:

分類:壓縮機配件及輔助設備油分組合閥

適用壓縮機類型：螺桿壓縮機

配件類型：常規配件

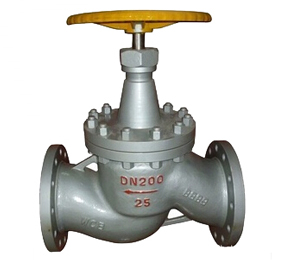

J41B氨用截止閥

http://www.hushanfamen.com/Valve_Product_809.html

	產品名稱：	J41B氨用截止閥
	產品型號：	J41B
	產品口徑：	DN15-300mm
	產品壓力：	1.6-6.4MPa
	產品材質：	鑄鐵、鑄鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

J41B氨截止閥介紹

　　氨用截止閥經常要用到氧氣、氮氣、氫氣、氬氣等氣體。這些氣體一般都是貯存在專用的高壓氣體中。使用時通過氨用截止閥使氣體壓力降至實驗所需范圍，再經過其它控制閥門細調，使氣體輸入使用系統。節流截止放空閥廣泛應用于石油、天然氣、煤氣、石油液化氣機煉油、機場、化工、油氣儲運等的管道上作閉路啊.jpg裝置。

一、J41B氨用截止閥結構特點及用途

1中通法蘭為方形結構、閥桿采用暗桿連接.

2 閥體密封面部位采用球凸狀,與閥瓣以線吻合密封.

3 密封面采用巴氏合金,密封性能好,使用壽命長.

二、J41B氨用截止閥主要性能規范

適用介質:液,氣,氨,氮,氫

適用溫度:-40~150℃

三、J41B氨用截止閥試驗壓力

公稱壓力 PN(Mpa)	試驗壓力(Mpa)
公稱壓力 PN(Mpa)	殼體強度試驗	密封試驗
1.6	2.4	1.8
2.5	3.8	2.8

四、J41B氨用截止閥主要零件材料

產品類型	零件名稱
產品類型	閥體,閥蓋	閥桿	填料	密封面	墊片	緊固件
J41B-(16/25)C	鑄鋼	碳鋼	聚四氟乙烯	巴氏合金	石棉膠板	優質碳鋼
J41B-(16/25)O	球墨鑄鐵	碳鋼	聚四氟乙烯	巴氏合金	石棉膠板	優質碳鋼
J41B-(16/25)K	可鍛鑄鋼	碳鋼	聚四氟乙烯	巴氏合金	石棉膠板	優質碳鋼

氨用截止閥 J41B-16CJ41B-25C

五、J41B氨用截止閥主要尺寸及重量

公稱通徑DN（mm）		主要外形尺寸及連接尺寸											重量（Kg）
公稱通徑DN（mm）		L	D	D1	D2	D6	b	f	f2	Z-d	H	D0	重量（Kg）
J41B-16C
15	130		90	60	40	35	14	2	4	4-14	196	120	4.5
10	130		95	65	45	40	14	2	4	4-14	196	120	6
20	150		105	75	55	51	16	2	4	4-14	196	140	9
25	160		115	85	65	58	16	2	4	4-14	201	160	9.5
32	180		135	100	78	66	18	2	4	4-18	208	160	12
40	200		145	110	85	76	18	3	4	4-18	248	200	13
50	230		160	125	100	88	20	3	4	4-18	248	200	17.4
65	290		180	145	120	110	22	3	4	4-18	321	240	30
80	310		195	160	135	121	24	3	4	8-18	325	240	38
100	35		215	180	155	150	24	3	4.5	8-18	371	280	53
125	0400		245	210	185	176	26	3	4.5	8-18	400	320	78
150	480		280	240	210	204	26	3	4.5	8-23	432	320	114
200	600		335	295	265	260	30	3	4.5	12-23	654	400	196
250	650		405	335	320	313	32	3	4.5	12-25	745	500	298
300	700		460	410	375	364	34	3	4.5	12-25	852	600	393
J41B-25C
10	130		90	60	40	35	16	2	4	4-14	196	120	5
15	130		95	65	45	40	16	2	4	4-14	196	120	7
20	150		105	75	55	54	16	2	4	4-14	196	120	9
25	160		115	85	65	58	18	2	4	4-14	201	120	10
32	180		135	100	78	66	18	2	4	4-18	208	120	12
40	200		145	110	85	76	20	2	4	4-18	248	160	14
50	230		160	125	100	88	20	3	4	4-18	248	160	17.3
65	290		180	145	120	110	22	3	4	8-18	321	240	30
80	310		195	160	135	121	24	3	4	8-18	325	240	38
1000	350		230	190	160	150	24	3	4	8-23	371	280	56.7
125	400		270	220	188	176	30	3	4.5	8-25	401	320	83
150	480		300	250	218	204	30	3	4.5	8-25	432	320	118.7
200	600		360	310	278	260	34	3	4.5	12-30	654	400	202
250	650		425	370	332	313	42	3	4.5	12-34	745	500	305.6
300	750		485	430	390	364	46	4	4.5	12-34	852	600	413
