商品介紹

品牌:上海喬邑

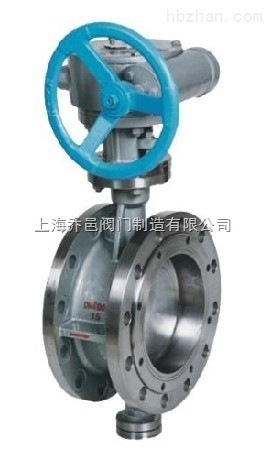

商品名稱:蝸輪法蘭金屬硬密封蝶閥D343H

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

上海喬邑閥門制造有限公司是【D343H蝸輪法蘭金屬硬密封蝶閥】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！

產品概述：

D343H蝸輪法蘭金屬硬密封蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便。本蝶閥采用不銹鋼“U"型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性。本蝶閥的三維偏心距，經過嚴格的計算，“U"型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能。蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長.本蝶閥結構獨特，“開關"僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠。耐高溫、耐低溫、耐腐蝕性。彈性硬密封蝶閥采用一個“U"型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病，實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果，達到延長使用壽命、密封性能最佳的目的。因此被廣泛地應用到介質溫度≤450℃的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上，是調節流量和截斷流體的最佳裝置。

產品特點：

1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；
2、本蝶閥采用不銹鋼“U"型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；
3、本蝶閥的三維偏心距，經過嚴格的計算，“U"型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能；
4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
5、本蝶閥結構獨特，“開關"僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠；
6、耐高溫、耐低溫、耐腐蝕性。

三偏心特點及原理：

1、偏離管道中心
2、偏離密封面中心
3、傾斜的錐形
當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠實現自鎖，防止蝶板過位。

采用標準：

設計標準 :GB/T12238-1989
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999

技術參數：

公稱通徑	DN（mm）	50～1200
公稱壓力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
試驗壓力	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
適用介質	水、蒸氣、油品、酸類腐蝕性等。
驅動方式	手動、蝸輪傳動、氣動、電動
適用溫度	碳鋼 :-29℃～600℃ 不銹鋼-40℃～600℃

零件材質：

零件名稱	材料
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈	不銹鋼、聚內脂、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	柔性石墨

外形尺寸：D343H-6/10C.P.R.V

公稱通徑		結構長度標準值	外形尺寸（參考值)										連接尺寸(標準值)				重量 (kg)
公稱通徑		結構長度標準值	H	Dt373H			Dt673H			Dt973H			PN0.6MPa		PN1.0MPa
毫米	英寸	L	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
50	2	43	112	350	180	200	625	245	72	530	250	255	110	4-14	125	4-18	11
65	21/2	46	115	370	180	200	625	245	72	530	250	255	130	4-14	145	4-18	12
80	3	49	120	380	180	200	645	245	72	565	250	255	150	4-18	160	8-18	14
100	4	56	138	420	180	200	675	355	92	600	250	255	170	4-18	180	8-18	16
125	5	64	164	460	180	200	715	355	92	640	250	255	200	8-18	210	8-18	26
150	6	70	175	555	270	280	800	355	92	705	300	315	225	8-18	240	8-22	28
200	8	71	208	605	270	280	850	250	170	775	300	315	280	8-18	295	8-22	44
250	10	76	243	680	270	280	925	250	170	945	300	315	335	12-18	350	12-22	68
300	12	83	283	800	380	420	1035	450	220	1070	300	315	395	12-22	400	12-22	85
350	14	92	310	835	380	420	1070	450	220	1140	300	315	445	12-22	460	16-22	121
400	16	102	340	915	450	470	1190	450	220	1210	300	315	495	16-22	515	16-22	140
450	18	114	380	960	480	490	1250	650	280	1335	575	714	550	16-22	565	20-26	190
500	20	127	410	1020	480	490	1290	650	280	1415	575	714	600	20-22	620	20-26	260
600	24	154	470	1225	480	490	1455	850	380	1605	656	810	705	20-26	725	20-30	380
700	28	165	550	1355	640	660	1585	850	380	1844	656	810	810	24-26	840	24-30	450
800	32	190	640	1470	640	660	1700	1250	380	2040	656	810	920	24-30	950	24-33	650
900	36	203	710	1545	750	860	1965	1250	380	2255	785	863	1020	24-30	1050	28-33	830
1000	40	216	770	1795	850	900	2015	1250	380	2380	785	863	1120	28-30	1160	28-36	1050
1200	48	254	890	1965	850	900	2250	1250	380	2640	785	863	1340	32-33	1380	32-39	1400

外形尺寸：D343H-16/25C.P.R.V

公稱通徑		結構長度標準值	外形尺寸（參考值）										連接尺寸(標準值)				重量 (kg)
公稱通徑		結構長度標準值	H	Dt373H			Dt673H			Dt973H			PN1.6MPa		PN2.5MPa
毫米	英寸	L	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
50	2	43	112	350	180	200	625	245	72	530	250	255	125	4-14	125	4-18	11
65	21/2	46	115	370	180	200	625	245	72	530	250	255	145	4-14	145	8-18	12
80	3	49	120	380	180	200	645	245	72	565	250	255	160	8-18	160	8-18	15
100	4	56	138	420	180	200	675	355	92	600	250	255	180	8-18	190	8-22	17
125	5	64	164	460	180	200	715	355	92	640	250	255	210	8-18	220	8-26	27
150	6	70	175	555	270	280	800	355	92	705	300	315	240	8-22	250	8-26	29
200	8	71	208	605	270	280	850	250	170	775	300	315	295	12-22	310	12-26	45
250	10	76	243	680	270	280	925	250	170	945	300	315	355	12-26	370	12-30	69
300	12	83	283	825	380	420	1035	450	220	1070	300	315	410	12-26	430	16-30	86
350	14	92	310	900	380	420	1070	450	220	1140	300	315	470	16-26	490	16-33	122
400	16	102	340	980	450	470	1190	450	220	1210	300	315	525	16-30	550	16-36	141
450	18	114	380	1030	480	490	1250	650	280	1335	575	714	585	20-30	600	20-36	191
500	20	127	410	1105	480	490	1290	650	280	1415	575	714	650	20-33	660	20-36	260
600	24	154	470	1310	480	490	1455	850	380	1605	656	810	770	20-36	770	20-39	380
700	28	165	550	1435	640	660	1585	850	380	1844	656	810	840	24-36	875	24-42	450
800	32	190	640	1605	640	660	1700	1250	380	2040	656	810	950	24-39	990	24-48	650
900	36	203	710	1745	750	860	1865	1250	380	2255	785	863	1050	28-39	1090	28-48	830
1000	40	216	770	1885	850	900	2015	1250	380	2380	785	863	1170	28-42	1210	28-56	1050
1200	48	254	890	2105	850	900	2250	1250	380	2640	785	863	1390	32-48	1420	32-56	1400

用戶注意:表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），若需特殊材料定貨時提出。注：Dt-代表彈性密封結構.

外形尺寸：D343H-40C.P.R.V

公稱通徑		結構長度標準值	外形尺寸（參考值）										連接尺寸標準值
公稱通徑		結構長度標準值	H	Dt373H			Dt673H			Dt973H			PN40MPa
毫米	英寸	L	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d
50	2	43	112	350	180	200	625	250	170	530	250	255	125	4-14
65	21/2	46	115	370	270	280	625	250	170	530	250	255	145	8-18
80	3	49	120	380	270	280	645	250	170	565	250	255	160	8-18
100	4	56	138	420	270	280	675	250	170	600	250	255	190	8-22
125	5	64	164	460	380	420	715	450	220	640	250	255	220	8-26
150	6	70	175	555	380	420	800	450	220	705	300	315	250	8-26
200	8	71	208	605	450	470	850	450	220	775	300	315	320	12-30
250	10	76	243	680	450	470	925	450	280	945	300	315	385	12-33
300	12	83	283	825	450	470	1035	650	280	1070	300	315	450	16-33
350	14	92	310	900	480	490	1070	650	280	1140	300	315	510	16-36
400	16	102	340	980	480	490	1190	650	280	1210	300	315	585	16-39
450	18	114	380	1030	640	660				1335	575	714	610	20-39
500	20	127	410	1105	640	660				1415	575	714	670	20-42
