產品概述:

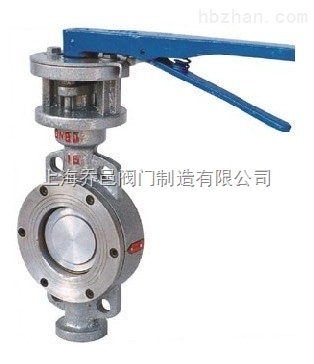

D73H手動硬密封對夾式蝶閥采用一個“U"型不銹鋼密封圈,該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°~10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能最佳的目的。因此被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上,是調節流量和截斷流體的最佳裝置。
產品特點:
1.結構簡單/緊湊/重量輕/易于安裝和拆卸/維修方便。
2.本蝶閥采用不銹鋼U型密封圈,具有一定的彈性無論在高溫,低溫的情況下,它與蝶板均具有優良的密封性。
3.本蝶閥的三維偏心距,經過嚴格的計算,U型密封圈與蝶板幾乎無磨擦,使用壽命長,并具有越關越緊的功能。
4.蝶板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長。
5.本蝶閥結構獨特,開關僅需轉動閥桿90°即可完成。操作靈活/省力/不受介質壓力的高低影響,密封性能可靠。
連接尺寸:
公稱通徑 (DN) |
主要尺寸 |
尺寸和規格 |
1.0MPa |
1.6MPa |
2.5MPa |
L |
H |
H1 |
H3 |
D |
D1 |
D2 |
n-φd |
D |
D1 |
D2 |
n-φd |
D |
D1 |
D2 |
n-φd |
50 |
108 |
325 |
240 |
265 |
160 |
125 |
100 |
4-18 |
165 |
125 |
99 |
4-18 |
165 |
125 |
99 |
4-18 |
65 |
112 |
340 |
250 |
265 |
180 |
145 |
120 |
4-18 |
185 |
145 |
118 |
4-18 |
185 |
145 |
118 |
4-18 |
80 |
114 |
355 |
255 |
265 |
195 |
160 |
135 |
4-18 |
200 |
160 |
132 |
4-18 |
200 |
160 |
132 |
4-18 |
100 |
127 |
400 |
275 |
265 |
215 |
180 |
155 |
4-18 |
220 |
180 |
156 |
4-18 |
235 |
190 |
156 |
4-22 |
125 |
140 |
435 |
300 |
390 |
245 |
210 |
185 |
4-18 |
250 |
210 |
184 |
4-18 |
270 |
220 |
184 |
4-26 |
150 |
140 |
455 |
310 |
390 |
280 |
240 |
210 |
4-23 |
285 |
240 |
211 |
4-22 |
300 |
250 |
211 |
4-26 |
200 |
152 |
575 |
375 |
390 |
335 |
295 |
265 |
4-23 |
340 |
295 |
266 |
4-22 |
360 |
310 |
274 |
4-26 |
