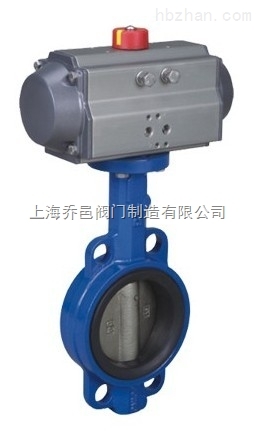

            D671X氣動對夾式軟密封蝶閥

            氣動對夾式軟密封蝶閥   對夾式氣動軟密封蝶閥

            品牌

            上海喬邑

            型號

            D671X

            瀏覽次數

            186 次

            所在地區

            上海 上海 奉賢區

            參考最低價

            面議

            數量

            100

            壓縮機商城提醒您: 如果賣家售價過低,請買家謹防欺詐行為!

            店鋪名稱: 上海喬邑閥門制造有限公司

            上海喬邑閥門制造有限公司位于上海市奉賢工業區,是一家一直致力于為客戶提供全套工業閥門解決方案、專業從事工業閥門的生產、研發、銷售和服務的綜合型企業。 上海喬邑閥門制造有限公司主要自控閥產品有:電動調節閥、氣動...

            商品介紹

            品牌:上海喬邑
            商品名稱:D671X氣動對夾式軟密封蝶閥
            商品編號:
            分類:壓縮機配件及輔助設備 其它各類閥類

            上海喬邑閥門制造有限公司是【D671X氣動對夾式軟密封蝶閥】生產廠家,備有大量現貨以出廠價銷售!公司恪守“質量第一、誠信經營"的宗旨,為客戶提供物美價廉的產品和完善的售后服務,歡迎咨詢選購!

            產品概述:

            氣動蝶閥既可作切斷介質用,又可作調節介質的流量用。驅動裝置根據用戶要求,分別可采用手動、電動、氣動等方式。選用不同材料的零件,配用不同材料的密封圈,可適應不同的介質、工況,使成本與性能達到最佳效果。
            D671X氣動對夾式軟密封蝶閥適用于溫度≤100℃或≤120℃,公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃?xì)狻⒋啊⑺姟⒁苯稹⒛茉聪到y(tǒng)以及輕紡等行業,特別適用于雙向密封和閥體易銹蝕場合,作調節流量和截流介質。

            產品特點:

            1、小巧輕便,容易拆裝及維修,并可在任意位置安裝。
            2、結構簡單、緊湊,操作扭矩小,90°回轉開啟迅速。
            3、流量特性趨直線,調節性能好。
            4、蝶板與閥桿的連接采用無銷釘結構,克服了有可能的內泄漏點。
            5、蝶板外圓采用球面造型,提高了密封性能及延長了閥門的使用壽命,帶壓啟閉5萬次以上仍保持零泄漏。
            6、密封件可更換,且密封可靠達到雙向密封。
            7、蝶板可根據用戶要求噴涂覆層,如尼龍或聚四氟類。
            8、該閥可設計成法蘭連接和對夾連接。
            9、驅動方式可選擇手動、電動或氣動。

            技術規范:

            設計依據 GB
            設計標準 GB12238
            結構 長度 對夾式 連接 GB12221
            對夾法蘭尺寸 GB12221
            試驗和檢驗 JB/T9002

            *注:系列蝶閥結構長度及連接法蘭尺寸可根據用戶要求設計制造。

            零件材質:

            序號 零件名稱 材 質
            Z C D
            1 閥座 橡膠 橡膠 橡膠
            2 圓錐銷 45鋼 45鋼 不銹鋼
            3 蝶板 灰鑄鐵鍍硬鉻 碳鋼或不銹鋼 不銹鋼
            4 閥體 灰鑄鐵 碳鋼 不銹鋼
            5 螺柱 35鋼 碳鋼 不銹鋼
            6 閥桿 45鋼 不銹鋼 不銹鋼
            7 鍵 Key 45鋼 45鋼 不銹鋼
            8 襯套 銅基粉末冶金 銅基粉末冶金 銅基粉末冶金
            9 O形圈 橡膠 橡膠 橡膠
            10 氣動裝置


            11 位置指示器 塑料 塑料 塑料

            注:系列蝶閥主要零部件及密封圈的材質可根據實際工況條或用戶。

            連接尺寸:D671(X、J、F、F4)-6.0、1D(0.6、1.0MPa)

            公稱通徑 DN 外形尺寸 連接尺寸 執行器型號 *
            L L1 L2 H H1 D D1 n-φd
            50 43 164/214 75/91 263/291 80 165 125 4-φ18 GTD65/GTE80
            65 46 164/214 75/91 277/305 89 185 145 4-φ18 GTD65/GTE80
            80 46 164/214 75/91 283/311 95 200 160 8-φ18 GTD65/GTE80
            100 52 190/246 91/101 330/340 114 220 180 8-φ18 GTD80/GTE90
            125 56 210/295 101/112 353/369 127 250 210 8-φ18 GTD90/GTE100
            150 56 247/398 112/139 382/408 139 285 240 8-φ22 GTD100/GTE125
            200 60 308/478 139/176 442/493 175 340 295 8-φ22 GTD125/GTE160
            250 68 378/562 176/206 525/574 203 395 350 12-φ22 GTD160/GTE190
            300 78 432/728 206/228 619/642 242 445 400 12-φ22 GTD190/GTE210
            350 78 524/928 228/275 673/720 267 505 460 16-φ22 GTD210/GTE255
            400 102 524/1033 228/324 705/800 309 565 515 16-φ22 GTD210/GTE300
            450 114 648/1129 275/380 774/880 328 615 565 20-φ26 GTD255/GTE350
            500 127 715/1430 324/425 880/905 361 670 620 20-φ26 GTD300/AW20S
            600 154 795/1845 380/527 1020/1089 459 780 725 20-φ30 GTD350/AW28S
            700 165 795/1845 280/527 1082/1151 520 895 840 24-φ30 GTD350/AW28S
            800 190 1380/2605 527/440 1199/1112 591 1015 950 24-φ33 AW28/AW35S

            注:數據×××/×××分別是氣動執行器雙作用式,單作用式(彈簧復位)。
            *根據不同的閥門扭矩、使用介質選配。不同的執行器型號,其相關尺寸隨之變化。
            GT系列氣動執行器可配至DN700,AW 系列氣動執行器可配蝶至DN200-1600

            上海喬邑閥門為您提供專業的【D671X氣動對夾式軟密封蝶閥】解決方案,如有任何疑問,我們將盡心盡力為您解答!本文中所有文字、數據、圖片均只適用于參考,若需要了解更多的性能參數、結構尺寸、價格等詳情,請與我們聯系!
