上海喬邑閥門制造有限公司是【D643H氣動硬密封法蘭蝶閥】生產廠家,備有大量現貨以出廠價銷售!公司恪守“質量第一、誠信經營"的宗旨,為客戶提供物美價廉的產品和完善的售后服務,歡迎咨詢選購!
產品概述:

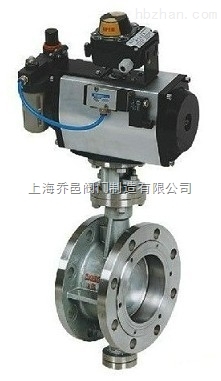

D643H氣動硬密封法蘭蝶閥由角行程氣動活塞式執行器及蝶閥閥體組成,采用三維偏心原理設計,使密封面的空間運動軌跡達到理想化,密封面相互之間無磨擦、無干涉、加之密封材料選擇得當,從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。氣動法蘭蝶閥開啟力矩小,靈活方便,省力節能。
產品特點:
1、結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便;
2、三維編心結構,使蝶板越關越緊,其密封性能可靠,達到無泄漏。
3、蝶板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長;
5、本蝶閥結構獨特,“開關"僅需轉動閥桿90°即可完成。耐高溫、耐低溫、耐腐蝕性,操作靈活、方便、省力、不受介質壓力的高低影響,密封性能可靠。
執行機構:
采用新型系列GT型氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪傳動,安全可靠;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出扭矩大,有雙作用式和單作用式
1、齒輪式雙活塞,輸出力矩大,體積小。
2、氣缸選用鋁金材料,重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
技術范圍:
設計依據 Design reference |
GB標準 |
ANSI標準 |
設計標準 Design standrd |
GB/12237 |
ANSI B16.34 |
結構長度 Face To face |
對夾連接 Wafer connecting |
GB/12221 |
ANSI B16.10 |
連接法蘭尺寸 Connecting Flange Size |
GB/9113、JB/T79 |
ANSI B16.5 |
試驗和檢驗 Test&inspection |
JB/T9002 |
API598 |
連接尺寸: D643-16<1.6Mpa>
DN |
外形尺寸 Outline Size |
連接尺寸 Connec ting Size |
執行器型號 Actuator Model |
L |
L1 |
L2 |
H |
H1 |
D |
D1 |
D2 |
f |
n-φd |
50 |
108 |
164/214 |
75/91 |
277/205 |
65 |
165 |
125 |
99 |
3 |
4-φ18 |
GTD65/GTE80 |
65 |
112 |
164/214 |
75/91 |
287/315 |
75 |
185 |
145 |
118 |
3 |
4-φ18 |
GTD65/GTE80 |
80 |
114 |
190/246 |
91/101 |
365/375 |
85 |
200 |
160 |
132 |
3 |
8-φ18 |
GTD80/GTE90 |
100 |
127 |
210/295 |
101/112 |
420/436 |
130 |
220 |
180 |
156 |
3 |
8-φ18 |
GTD90/GTE100 |
125 |
140 |
247/398 |
112/139 |
436/462 |
175 |
250 |
210 |
184 |
3 |
8-φ18 |
GTD100/GTE125 |
150 |
140 |
308/478 |
139/176 |
466/543 |
190 |
285 |
240 |
211 |
3 |
8-φ22 |
GTD125/GTE160 |
200 |
152 |
378/724 |
176/228 |
593/665 |
215 |
340 |
295 |
266 |
3 |
12-φ22 |
GTD160/GTE210 |
250 |
165 |
432/928 |
206/275 |
682/752 |
265 |
405 |
355 |
319 |
3 |
12-φ26 |
GTD190/255 |
300 |
178 |
524/928 |
228/275 |
725/772 |
305 |
460 |
410 |
370 |
4 |
12-φ26 |
GTD210/GTE255 |
350 |
190 |
648/1033 |
275/324 |
832/880 |
340 |
520 |
480 |
429 |
4 |
16-φ26 |
GTD255/GTE300 |
400 |
216 |
648/1129 |
275/380 |
862/968 |
360 |
580 |
525 |
480 |
4 |
16-φ30 |
GTD255/GTE350 |
450 |
222 |
715/1845 |
324/527 |
945/1005 |
400 |
640 |
585 |
548 |
4 |
20-φ30 |
GTD300/AW28S |
500 |
229 |
795/1845 |
380/527 |
1058/1060 |
430 |
715 |
650 |
609 |
4 |
20-φ33 |
GTD350/AW28S |
600 |
267 |
795/2605 |
380/545 |
1108/1195 |
490 |
840 |
770 |
720 |
5 |
20-φ36 |
GTD350/AW35S |
700 |
292 |
1380/2605 |
1170/1255 |
1170/1255 |
555 |
910 |
840 |
794 |
5 |
24-φ36 |
AW28/AW35S |
800 |
318 |
1860/2605 |
1325/1365 |
1325/1365 |
620 |
1025 |
950 |
901 |
5 |
24-φ39 |
AW35/AW40S |
上海喬邑閥門為您提供專業的【D643H氣動硬密封法蘭蝶閥】解決方案,如有任何疑問,我們將盡心盡力為您解答!本文中所有文字、數據、圖片均只適用于參考,若需要了解更多的性能參數、結構尺寸、價格等詳情,請與我們聯系!
