上海喬邑閥門制造有限公司是【SD341X軟密封伸縮蝶閥】生產廠家,備有大量現貨以出廠價銷售!公司恪守“質量第一、誠信經營"的宗旨,為客戶提供物美價廉的產品和完善的售后服務,歡迎咨詢選購!
產品概述:

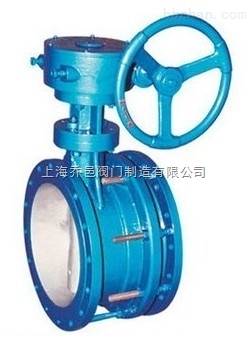

SD341X軟密封伸縮蝶閥為法蘭式蝶閥和管道伸縮器兩種功能為一體,即能起到節流作用,又能解決溫差所產生的內力的消除,即起到伸縮作用。
應用范圍:
SD341X軟密封伸縮蝶閥可在電力、冶金、石油、化工、煤氣、供熱、水電造紙、輕紡、醫藥、食品、供排水、能源、一切非腐蝕性的氣體、液體、半流體以及固體粉末管線和容器上作為調節和截流使用。蝶閥可任意位置安裝,不受介質、流向的影響,另作閥門安裝時兩法蘭間距的調節。
結構特點:
1、設計新穎,結構獨特。
2、軟密封伸縮蝶閥體積小,重量輕。
3、操作輕便省力,啟閉迅速。
4、密封部位能調節和更換,密封性能可靠,流阻小,節能。
標準規范:
設計制造標準:GB/T 12238-2008
結構長度標準:GB/T 12221-2005
連接法蘭標準:GB/T 17241.6-1998、GB/T 9113
壓力溫度等級:GB/T 12224-2005
試驗檢驗標準:GB/T 13927-2008
零件材料:
閥體 |
閥板 |
閥座 |
閥桿 |
填料 |
HT200 WCB 1Cr18Ni9Ti |
HT200 WCB 1Cr18Ni9Ti |
丁腈橡膠 乙丙橡膠 氟橡膠 |
45 2Cr13 1Cr18Ni9Ti |
柔性石墨 |
尺寸及重量:
規格 |
D1 |
D2 |
D |
Lmax |
Lmin |
H1 |
H2 |
Z-?d |
100 |
180 |
155 |
215 |
216 |
174 |
110 |
170 |
8-?18 |
125 |
210 |
185 |
245 |
232 |
186 |
123 |
185 |
8-?18 |
150 |
240 |
210 |
280 |
239 |
194 |
140 |
210 |
8-?23 |
200 |
295 |
265 |
335 |
264 |
214 |
170 |
238 |
8-?23 |
250 |
350 |
320 |
390 |
296 |
235 |
195 |
270 |
12-?23 |
300 |
400 |
368 |
440 |
300 |
250 |
222 |
300 |
12-?23 |
350 |
460 |
428 |
500 |
320 |
270 |
252 |
330 |
16-?23 |
400 |
515 |
482 |
565 |
332 |
282 |
285 |
368 |
16-?25 |
450 |
565 |
532 |
615 |
355 |
305 |
310 |
402 |
20-?25 |
500 |
620 |
585 |
670 |
365 |
315 |
337 |
438 |
20-?25 |
600 |
725 |
685 |
780 |
420 |
370 |
393 |
490 |
20-?30 |
700 |
840 |
800 |
895 |
446 |
396 |
450 |
558 |
24-?30 |
800 |
950 |
905 |
1010 |
476 |
426 |
515 |
625 |
24-?34 |
900 |
1050 |
1005 |
1110 |
506 |
456 |
560 |
685 |
28-?34 |
1000 |
1160 |
1115 |
1220 |
516 |
466 |
610 |
750 |
28-?34 |
1200 |
1380 |
1325 |
145 |
560 |
510 |
725 |
880 |
32-?41 |
1400 |
1590 |
1525 |
1675 |
590 |
540 |
840 |
987 |
36-?48 |
1600 |
1820 |
1750 |
1915 |
630 |
585 |
960 |
1158 |
40-?54 |
1800 |
2020 |
1950 |
2115 |
680 |
630 |
1060 |
1258 |
44-?54 |
2000 |
2230 |
2160 |
2325 |
730 |
680 |
1165 |
1365 |
48-?54 |
上海喬邑閥門為您提供專業的【SD341X軟密封伸縮蝶閥】解決方案,如有任何疑問,我們將盡心盡力為您解答!本文中所有文字、數據、圖片均只適用于參考,若需要了解更多的性能參數、結構尺寸、價格等詳情,請與我們聯系!
