上海喬邑閥門制造有限公司是【SD343H三偏心硬密封伸縮蝶閥】生產廠家,備有大量現貨以出廠價銷售!公司恪守“質量第一、誠信經營"的宗旨,為客戶提供物美價廉的產品和完善的售后服務,歡迎咨詢選購!
產品概述:

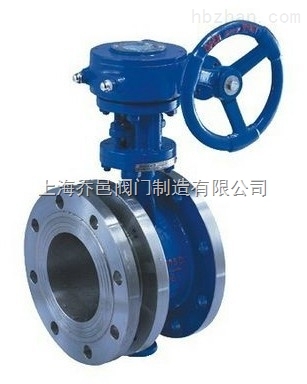

SD343H三偏心硬密封伸縮蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,旋轉角度為0°~90°之間,旋轉到90°時,閥門則呈現全開狀態。
應用范圍:
硬密封伸縮蝶閥作為一種用來實現管路系統通斷及流量控制的部件,已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。
SD343H三偏心硬密封伸縮蝶閥的閥體和閥座為連體構件,閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上,這種蝶閥與傳統蝶閥相比具有耐高溫,操作輕便,啟閉無磨擦,關閉時隨著傳動機構的力矩增大來補償密封,提高了蝶閥的密封性能及延長使用壽命的優點,適用于耐高溫、高壓及耐腐蝕、抗磨損等行業。
結構特點:
1、設計新穎、合理,結構獨特,重量輕,操作方便,啟閉快速;
2、伸縮蝶閥除了能作調節和截流作用,補償管道溫差產生的熱脹冷縮功能外,還能為安裝更換、維修閥門提供方便;
3、密封部位可調節更換,密封性能可靠.
伸縮蝶閥分類:
1、伸縮蝶閥按結構形式分類
(1)單偏心伸縮煤閥
(2)雙偏心伸縮蝶閥
(3)三偏心伸縮跺閥
2、伸縮蝶閥按密封面材質分類
1密封副由非金屬軟質材料對非金屬軟質材料構成。
2密封副由金屬硬質材料對非金屬軟質材料構成。
(2)金屬硬密封伸縮蝶閥。密封副由金屬硬質材料對金屬硬質材料構成。
標準規范:
設計制造標準:GB/T 12238-2008、JB/T 8527-1997
結構長度標準:GB/T 12221-2005
連接法蘭標準:GB/T 9113
壓力溫度等級:GB/T 12224-2005
試驗檢驗標準:GB/T 13927-2008
技術參數:
公稱通經DN(mm)
|
50~2000
|
50~1600
|
公稱藥理PN(MPa)
|
0.6
|
1.0
|
1.6
|
密封試驗(MPa)
|
0.66
|
1.1
|
1.76
|
強度試驗(MPa)
|
0.9
|
1.5
|
2.4
|
適用溫度
|
軟密封
|
X:-40℃~90℃;XF:-20℃~200℃
|
硬密封
|
碳鋼:-29℃~425℃ 不銹鋼-40℃~650℃
|
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體
|
泄漏率 |
符合GB/T13927-92標準
|
驅動方式 |
蝸輪傳動、電動、氣動、液動
|
零部件材料:
零件名稱
|
材料
|
閥體
|
WCB、QT450-10、不銹鋼
|
蝶板
|
WCB、QT450-10、不銹鋼
|
閥軸
|
2Cr13不銹鋼
|
密封圈
|
橡膠
|
填料
|
柔性石墨
|
采用標準:
制造標準
|
JB/T8527-97、GB/T 122387-89
|
法蘭標準
|
GB9113-2000、GB17241.6-1998
|
檢驗標準
|
GB/T 13927-92
|
連接尺寸: 單位:mm
規格
|
D
|
D1
|
D2
|
Lmax
|
Lmin
|
H1
|
H2
|
N-Фd
|
100
|
220
|
180
|
156
|
216
|
174
|
110
|
170
|
8-Ф18
|
125
|
250
|
210
|
184
|
232
|
186
|
123
|
182
|
8-Ф18
|
150
|
285
|
240
|
211
|
239
|
194
|
140
|
210
|
8-Ф22
|
200
|
340
|
295
|
266
|
264
|
214
|
170
|
238
|
8-Ф22
|
250
|
395
|
350
|
319
|
296
|
235
|
195
|
270
|
12-Ф22
|
300
|
445
|
400
|
370
|
300
|
250
|
222
|
300
|
12-Ф22
|
350
|
505
|
460
|
429
|
320
|
270
|
252
|
330
|
16-Ф22
|
400
|
565
|
515
|
480
|
332
|
282
|
285
|
368
|
16-Ф26
|
450
|
615
|
565
|
530
|
355
|
305
|
310
|
402
|
20-Ф26
|
500
|
670
|
620
|
582
|
365
|
315
|
337
|
438
|
20-Ф30
|
600
|
780
|
725
|
682
|
420
|
340
|
393
|
490
|
24-Ф30
|
700
|
895
|
840
|
794
|
446
|
396
|
450
|
558
|
24-Ф33
|
800
|
1015
|
950
|
901
|
476
|
426
|
515
|
625
|
28-Ф33
|
900
|
1115
|
1050
|
1001
|
506
|
456
|
560
|
685
|
28-Ф33
|
1000
|
1230
|
1160
|
1112
|
516
|
466
|
610
|
750
|
28-Ф36
|
1200
|
1455
|
1380
|
1328
|
560
|
510
|
725
|
880
|
32-Ф39
|
1400
|
1675
|
1590
|
1530
|
590
|
540
|
840
|
987
|
36-Ф42
|
1600
|
1915
|
1820
|
1750
|
630
|
585
|
960
|
1158
|
40-Ф48
|
1800
|
2115
|
2020
|
1950
|
680
|
630
|
1060
|
1258
|
44-Ф48
|
2000
|
2325
|
2230
|
2150
|
730
|
680
|
1165
|
1365
|
48-Ф48
|
上海喬邑閥門為您提供專業的【SD343H三偏心硬密封伸縮蝶閥】解決方案,如有任何疑問,我們將盡心盡力為您解答!本文中所有文字、數據、圖片均只適用于參考,若需要了解更多的性能參數、結構尺寸、價格等詳情,請與我們聯系!
