上海喬邑閥門制造有限公司是【D342H雙向雙偏心金屬密封蝶閥】生產廠家,備有大量現貨以出廠價銷售!公司恪守“質量第一、誠信經營"的宗旨,為客戶提供物美價廉的產品和完善的售后服務,歡迎咨詢選購!
產品概述:

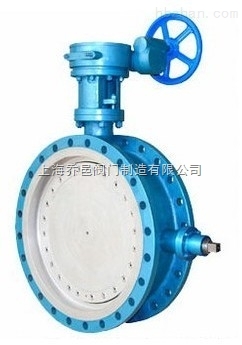

D342H雙向雙偏心金屬密封蝶閥是引進了國內外先進的蝶閥制造技術,通過用戶需求調研開發的蝶閥新產品。該閥結構合理,密封嚴密可靠、流阻小、壓差低、驅動靈活省力,使用壽命倍增。符合GB12238-2008《法蘭和對夾連接蝶閥》和JB/T8527-1997《金屬密封蝶閥》標準。雙偏心,即軸向偏心,閥軸中心線不在閥板密封面上;徑向偏心:閥軸中心線不在閥門通道的中心線上,閥板采用雙平板桁架式多流道結構,在流速較高時,各流道水流能夠互相制衡,避免閥板出現顫抖現象,確保閥門的穩固性。特殊的設計,特殊的幾何結構,使閥板具有越關越緊的功能,當打開閥門時,只要閥軸稍微旋轉,閥板即全部脫離閥座,減少了摩擦力,使開啟力矩呈現最小最佳狀態,密封嚴實可靠,經久耐用。
應用范圍:
雙向雙偏心金屬密封蝶閥廣泛的應用于水利工程、自來水、電力循環水、石油、化工等工業管道上作截斷介質流動。
結構特點:
1、蝶閥為雙向承壓,雙向金屬密封,特殊的結構形式可任意調整密封比壓,采用偏心S形錐形閥座密封面,使密封面不易損壞,提高閥門的使用壽命。
2、操作扭矩較小,轉90度啟閉,輕便迅速。
3、流阻小,具有良好的水力特性,流量特性近似傾斜直線 ,節能效果好,雙向密封對水流無方向要求。
4、密封可靠,啟閉壽命達數25000次以上。
5、閥板采用符合流體力學性能的雙平板桁架式多流道設計。
標準規范:
設計制造標準:GB/T 12238-2008、JB/T8527-1997
結構長度標準:GB/T 12221-2005
連接法蘭標準:GB/T 9113
壓力溫度等級:GB/T 12224-2005
試驗檢驗標準:GB/T 13927-2008
零件材料:
零件名稱 |
材料 |
閥體 |
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
蝶板 |
鑄鋼、合金鋼(鍍硬鉻)、不銹鋼、鉻鉬鋼 |
密封圈 |
不銹鋼、聚內脂、抗磨材料 |
閥桿 |
2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
填料 |
柔性石墨 |
尺寸及重量:
公稱通徑 |
結構長度 標準值 |
外形尺寸(參考值) |
連接尺寸(標準值) |
重量KG |
H |
Dt373H |
Dt673H |
Dt973H |
PN0.6MPa |
PN1.0MPa |
毫米 |
英寸 |
L |
H1 |
A1 |
B1 |
H2 |
A2 |
B2 |
H3 |
A3 |
B3 |
D1 |
Z-d |
D1 |
Z-d |
50 |
2 |
43 |
112 |
350 |
180 |
200 |
625 |
245 |
72 |
530 |
250 |
255 |
110 |
4-14 |
125 |
4-18 |
11 |
65 |
21/2 |
46 |
115 |
370 |
180 |
200 |
625 |
245 |
72 |
530 |
250 |
255 |
130 |
4-14 |
145 |
4-18 |
12 |
80 |
3 |
49 |
120 |
380 |
180 |
200 |
645 |
245 |
72 |
565 |
250 |
255 |
150 |
4-18 |
160 |
8-18 |
14 |
100 |
4 |
56 |
138 |
420 |
180 |
200 |
675 |
355 |
92 |
600 |
250 |
255 |
170 |
4-18 |
180 |
8-18 |
16 |
125 |
5 |
64 |
164 |
460 |
180 |
200 |
715 |
355 |
92 |
640 |
250 |
255 |
200 |
8-18 |
210 |
8-18 |
26 |
150 |
6 |
70 |
175 |
555 |
270 |
280 |
800 |
355 |
92 |
705 |
300 |
315 |
225 |
8-18 |
240 |
8-22 |
28 |
200 |
8 |
71 |
208 |
605 |
270 |
280 |
850 |
250 |
170 |
775 |
300 |
315 |
280 |
8-18 |
295 |
8-22 |
44 |
250 |
10 |
76 |
243 |
680 |
270 |
280 |
925 |
250 |
170 |
945 |
300 |
315 |
335 |
12-18 |
350 |
12-22 |
68 |
300 |
12 |
83 |
283 |
800 |
380 |
420 |
1035 |
450 |
220 |
1070 |
300 |
315 |
395 |
12-22 |
400 |
12-22 |
85 |
350 |
14 |
92 |
310 |
835 |
380 |
420 |
1070 |
450 |
220 |
1140 |
300 |
315 |
445 |
12-22 |
460 |
16-22 |
121 |
400 |
16 |
102 |
340 |
915 |
450 |
470 |
1190 |
450 |
220 |
1210 |
300 |
315 |
495 |
16-22 |
515 |
16-22 |
140 |
450 |
18 |
114 |
380 |
960 |
480 |
490 |
1250 |
650 |
280 |
1335 |
575 |
714 |
550 |
16-22 |
565 |
20-26 |
190 |
500 |
20 |
127 |
410 |
1020 |
480 |
490 |
1290 |
650 |
280 |
1415 |
575 |
714 |
600 |
20-22 |
620 |
20-26 |
260 |
600 |
24 |
154 |
470 |
1225 |
480 |
490 |
1455 |
850 |
380 |
1605 |
656 |
810 |
705 |
20-26 |
725 |
20-30 |
380 |
700 |
28 |
165 |
550 |
1355 |
640 |
660 |
1585 |
850 |
380 |
1844 |
656 |
810 |
810 |
24-26 |
840 |
24-30 |
450 |
800 |
32 |
190 |
640 |
1470 |
640 |
660 |
1700 |
1250 |
380 |
2040 |
656 |
810 |
920 |
24-30 |
950 |
24-33 |
650 |
900 |
36 |
203 |
710 |
1545 |
750 |
860 |
1965 |
1250 |
380 |
2255 |
785 |
863 |
1020 |
24-30 |
1050 |
28-33 |
830 |
1000 |
40 |
216 |
770 |
1795 |
850 |
900 |
2015 |
1250 |
380 |
2380 |
785 |
863 |
1120 |
28-30 |
1160 |
28-36 |
1050 |
1200 |
48 |
254 |
890 |
1965 |
850 |
900 |
2250 |
1250 |
380 |
2640 |
785 |
863 |
1340 |
32-33 |
1380 |
32-39 |
1400 |
上海喬邑閥門為您提供專業的【D342H雙向雙偏心金屬密封蝶閥】解決方案,如有任何疑問,我們將盡心盡力為您解答!本文中所有文字、數據、圖片均只適用于參考,若需要了解更多的性能參數、結構尺寸、價格等詳情,請與我們聯系!
