精心為您推薦【D271X/D271F電液動蝶閥】是上海喬邑閥門制造有限公司生產銷售的主要產品之一,公司常年備有大量庫存現貨以出廠價直銷,我們一直努力為客戶提供全套工業閥門的解決方案,讓客戶購買到物美價廉的產品,歡迎咨詢選購!
產品簡介:

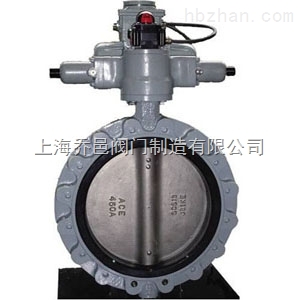

D271X/D271F電液動蝶閥系列對夾式或法蘭式軟密封蝶閥,是一種適用性很強的新型產品,采用液壓角行程執行機構和軟密封蝶閥組合,采用精密的橡膠或聚四氟乙烯密封圈,D271X/D271F電液動蝶閥被廣泛用于介質溫度≤180℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上,作調節流量和載斷流體使用。產品符合國家GB/T13927-92閥門壓力試驗標準。
電液動角行程執行機構可以直接連接在角行程的球閥,柱塞閥和蝶閥上,這種90°轉角的閥門是適合配套角行程執行機構。防爆的執行機構可以用于三種形式:1)開關型,僅僅在簡單的開關情況下使用;2)調節型,適用于流量控制和閥門調節;3)智能型,適用于需要閥門變速控制的精密系統。如要求運行速度快,可連接大容量液壓站(HPU)使用。
電液執行機構適用于既要調節,緊急情況時又需快速關閉或打開的工況,并且有超大力矩輸出。包括油壓執行機構,分離式手動齒輪,控制器,油壓動力裝置,伺服閥,冗余泵,緊急切換系統等。
直行程線性輸出(角行程可選),精度可達0.5%
快速關閉或打開,最快可小于1秒
自我診斷功能,可現場編程設定,有事件記錄功能,現場報警界面
主要規格
推力:2,500~20,000 lb
沖程:5〞~120〞
速度:每秒1英寸或5秒全沖程
控制/反饋:4~20mA
控制電源:24VDC/110VAC/220VAC
報警:丟失命令、丟失反饋、丟失跟蹤、油壓低、油溫低、油面低、伺服故障等
防爆等級:EExdIIBT4/EExdIICT4
技術指標:
●閥門型號:D271X-16、D271F-16
●公稱通徑:DN50~DN1200
●公稱壓力:PN1.0、1.6、2.5,Class125、150、300
●介質允許流向:單向或雙向
●驅動方式:電液動、電液壓、電液控
●適用溫度:-20~180℃;
●適用介質: 油品、天然氣、氫氣、一氧化碳、二氧化碳、氧氣、重整氣、催化裂化干氣、變換氣、水、蒸汽等。
●閥門開關無泄漏次數≥10萬次
主要技術參數
公稱通經DN(mm)
|
50~2000
|
公稱藥理PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
密封試驗(MPa)
|
0.66
|
1.1
|
1.76
|
2.75
|
強度試驗(MPa)
|
0.9
|
1.5
|
2.4
|
3.75
|
適用溫度
|
碳鋼:-29℃~185℃不銹鋼:-40℃~260℃
|
適用介質
|
水、空氣、天然氣、油品及弱腐蝕性流體
|
泄漏率
|
符合GB/T13927-92標準
|
驅動方式
|
電液動
|
采用標準
制造標準
|
JB/T 8527-97、GB/T 12238-89
|
法蘭標準
|
GB9113-2000
|
結構長度標準
|
GB12221-89
|
檢驗標準
|
GB/T 13927-92
|
主要性能規范
公稱通徑DN(mm)
|
50-1200
|
公稱壓力PN(MPa)
|
1.0
|
1.6
|
公稱壓力PS(MPa)
|
強度試驗
|
1.5
|
2.4
|
密封試驗
|
1.1
|
1.76
|
材料\材料代號
|
C
|
P
|
R
|
主要零件
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
蝶板
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
密封圈
|
四氟不銹鋼
|
填料
|
四氟柔性石墨
|
適用工況
|
適用介質
|
水、蒸汽、油品
|
硝酸類
|
醋酸類
|
適用溫度
|
-40℃~380℃(超該溫度范圍;訂貨時請注明)
|
液壓執行器
|
型號
|
F4系列
|
液動壓力
|
14-25Mpa
|
上海喬邑閥門為您提供優質的【D271X/D271F電液動蝶閥】產品和完善的售后服務,如需訂購本產品,請提供口徑、壓力、材質等詳細參數!本文中所有的文字、圖片、數據僅供參考,若需要了解更多的性能參數、結構尺寸、價格等詳情,請聯系我們!
