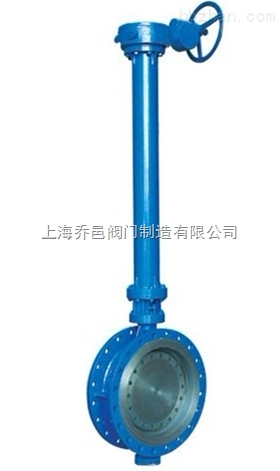

            D343H加長桿法蘭式硬密封蝶閥

            加長桿法蘭式硬密封蝶閥   法蘭硬密封蝶閥

            品牌

            上海喬邑

            型號

            D343H

            瀏覽次數

            126 次

            所在地區

            上海 上海 奉賢區

            參考最低價

            面議

            數量

            100

            壓縮機商城提醒您: 如果賣家售價過低,請買家謹防欺詐行為!

            店鋪名稱: 上海喬邑閥門制造有限公司

            上海喬邑閥門制造有限公司位于上海市奉賢工業區,是一家一直致力于為客戶提供全套工業閥門解決方案、專業從事工業閥門的生產、研發、銷售和服務的綜合型企業。 上海喬邑閥門制造有限公司主要自控閥產品有:電動調節閥、氣動...

            商品介紹

            品牌:上海喬邑
            商品名稱:D343H加長桿法蘭式硬密封蝶閥
            商品編號:
            分類:壓縮機配件及輔助設備 其它各類閥類

            精心為您推薦【D343H加長桿法蘭式硬密封蝶閥】是上海喬邑閥門制造有限公司生產銷售的主要產品之一,公司常年備有大量庫存現貨以出廠價直銷,我們一直努力為客戶提供全套工業閥門的解決方案,讓客戶購買到物美價廉的產品,歡迎咨詢選購!

            產品簡介:

            D343H加長桿法蘭式硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構,被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上,作調節流量和載斷流體使用。該閥采用三偏心結構,閥座與碟板密封面均采用不同硬度和不銹鋼制作,具有良好的耐腐蝕性,使用壽命長,本閥均有雙向密封功能,產品符合國家GB/T13927-92閥門壓力試驗標準。

            特點

            1、本閥采用三偏心密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能。
            2、密封圈選用不銹鋼制作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
            3、碟板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長.
            4、大規格蝶板采用絎架結構,強度高,過流面積大,流阻小。
            5、本閥具有雙向密封功能,安裝時不受介質流向的限制,也不受空間位置的影響,可在任何方向安裝。
            6、驅動裝置可以多工位(旋轉90°或180°)安裝,便于用戶使用。

            主要技術參數

            公稱通經DN(mm)

            50~2000

            公稱藥理PN(MPa)

            0.6

            1.0

            1.6

            2.5

            密封試驗(MPa)

            0.66

            1.1

            1.76

            2.75

            強度試驗(MPa)

            0.9

            1.5

            2.4

            3.75

            適用溫度

            碳鋼:-29℃~425℃ 不銹鋼:-40℃~650℃

            適用介質

            水、空氣、天然氣、油品及弱腐蝕性流體

            泄漏率

            符合GB/T13927-92標準

            驅動方式

            蝸輪傳動、電動、氣動、液動

            主要零部件材料

            零件名稱

            材料

            閥體

            WCB、合金鋼、不銹鋼、QT450-10

            蝶板

            WCB、合金鋼、不銹鋼、QT450-10

            閥軸

            2Cr13不銹鋼、合金鋼

            密封圈

            不銹鋼圈

            填料

            柔性石墨

            采用標準

            制造標準

            JB/T 8527-97

            法蘭標準

            GB9113-2000

            結構長度標準

            GB12221-89

            檢驗標準

            GB/T 13927-92

            D343H-10/16/25/蝸輪傳動加長硬密封蝶閥主要外形連接尺寸 (單位:mm)

            公稱通經(DN)

            主要尺寸

            法蘭尺寸和螺栓規格

            1.0MPa

            1.6MPa

            2.5MPa

            L

            H1

            H

            D

            D1

            n-Фd

            D

            D1

            n-Фd

            D

            D1

            n-Фd

            50

            108

            350

            112

            165

            125

            4-18

            165

            125

            4-18

            165

            125

            4-18

            65

            112

            370

            115

            185

            145

            4-18

            185

            145

            4-18

            185

            145

            8-18

            80

            114

            380

            120

            200

            160

            4-18

            200

            160

            8-18

            200

            160

            8-18

            100

            127

            420

            138

            220

            180

            8-18

            220

            180

            8-18

            235

            190

            8-22

            125

            140

            460

            164

            250

            210

            8-18

            250

            210

            8-22

            270

            220

            8-26

            150

            140

            555

            175

            285

            240

            8-22

            285

            240

            8-22

            300

            250

            8-26

            200

            152

            760

            200

            340

            295

            8-22

            340

            295

            12-22

            360

            310

            12-26

            250

            165

            830

            243

            395

            350

            12-22

            405

            355

            12-26

            425

            370

            12-30

            300

            178

            895

            250

            445

            400

            12-22

            460

            410

            12-26

            485

            430

            16-30

            350

            190

            950

            280

            505

            460

            16-22

            520

            470

            16-26

            555

            490

            16-33

            400

            216

            1190

            305

            565

            515

            16-26

            580

            525

            16-30

            620

            550

            16-36

            450

            222

            1255

            350

            615

            565

            20-26

            640

            585

            20-30

            670

            600

            20-36

            500

            229

            1305

            380

            670

            620

            20-26

            715

            650

            20-33

            730

            660

            20-36

            600

            267

            1340

            445

            780

            725

            20-30

            840

            770

            20-36

            845

            770

            20-39

            700

            292

            1520

            480

            895

            840

            24-30

            910

            840

            24-36

            960

            875

            24-42

            800

            318

            1710

            530

            1015

            950

            24-33

            1025

            950

            24-39

            1085

            990

            24-48

            900

            330

            1810

            580

            1115

            1050

            28-33

            1125

            1050

            28-39

            1185

            1090

            28-48

            1000

            410

            1960

            650

            1230

            1160

            28-36

            1255

            1170

            28-42

            1320

            1210

            28-56

            1200

            470

            2250

            760

            1455

            1380

            32-39

            1485

            1390

            32-48

            1530

            1420

            32-56

            1400

            530

            2435

            850

            1675

            1590

            36-42

            1685

            1590

            36-48

            1755

            1640

            36-62

            1600

            600

            2780

            1030

            1915

            1820

            40-48

            1930

            1820

            40-56

            1975

            1860

            40-62

            1800

            670

            3020

            1230

            2115

            2020

            44-48

            2130

            2020

            44-56

            2195

            2070

            44-70

            2000

            760

            3270

            1350

            2325

            2230

            48-48

            2345

            2230

            48-62

            2425

            2300

            48-70

            上海喬邑閥門為您提供優質的【D343H加長桿法蘭式硬密封蝶閥】產品和完善的售后服務,如需訂購本產品,請?zhí)峁┛趶健毫Α⒉馁|(zhì)等詳細參數!本文中所有的文字、圖片、數據僅供參考,若需要了解更多的性能參數、結構尺寸、價格等詳情,請聯系我們!
