精心為您推薦【1.4529/2507法蘭脫硫蝶閥】是上海喬邑閥門制造有限公司生產銷售的主要產品之一,公司常年備有大量庫存現貨以出廠價直銷,我們一直努力為客戶提供全套工業閥門的解決方案,讓客戶購買到物美價廉的產品,歡迎咨詢選購!
產品簡介:

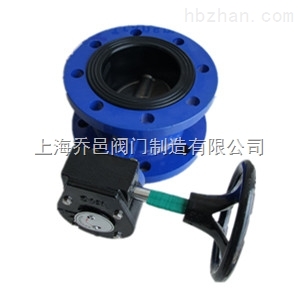

1.4529/2507法蘭脫硫蝶閥、WD41X/WD341X法蘭無銷脫硫蝶閥,采用法蘭連接,蝶板密封為中線結構,閥座采用橡膠材料,密封性好。閥桿和蝶板連接采用無銷結構,避免銷釘腐蝕后脫落,無法帶動蝶板轉動,造成蝶板無法開關。適用于脫硫脫硝腐蝕性強的石灰漿液介質。蝶板采用1.4529不銹鋼和2507雙相不銹鋼,耐點蝕,縫隙腐蝕,氯離子腐蝕,使用壽命長。蝸輪機構具有自鎖功能,可用于調節控制和開關控制。
產品特點:
采用橡膠軟密封閥座,密封性好。
蝶板和閥桿連接采用無銷結構,可靠性高。
可以用于對介質的開關控制或調節控制。
蝶板采用不銹鋼1.4529或2507雙向不銹鋼,耐腐蝕性好。
可以和氣動執行器,電動執行器組成氣動法蘭無銷脫硫蝶閥,電動法蘭無銷脫硫蝶閥。
技術參數:
型號
|
公稱壓力Mpa
|
試驗壓力Mpa
|
工作溫度℃
|
適用介質
|
殼體
|
密封
|
WD41X/WD341X-6
|
0.6
|
0.9
|
0.66
|
丁腈橡膠≤80℃,三元乙丙橡膠≤120℃
|
含硫化氫石灰漿液
|
WD41X/WD341X-10
|
1.0
|
1.5
|
1.1
|
WD41X/WD341X-16
|
2.5
|
3.75
|
2.75
|
WD41X/WD341X-150LB
|
150LB
|
3.1
|
2.2
|
WD41X/WD341X-10K
|
10K
|
2.4
|
1.5
|
蝶閥設計標準
|
GB/T12238-2008,GB/T12221-2005,GBT15188.2-1994,CJ/T261-2007,AWWA C504-2000,MSS SP-67-2002,API 609-1997
|
蝶閥法蘭標準
|
GB/T9113-2010,JB/T79-1994,HG20592-2009,ANSI B16.5-2003,ASME B16.5-2009
|
蝶閥檢驗標準
|
GB/T13927-2008,JB/T9092-1999,API598-2009
|
零件材料:
零件名稱
|
零件材料
|
閥體
|
灰鑄鐵,球墨鑄鐵,鑄鋼WCB,不銹鋼CF8(304),不銹鋼CF9M(316)
|
閥座
|
丁腈橡膠,三元乙丙橡膠,聚四氟乙烯
|
閥板
|
不銹鋼1.4529,2507雙向不銹鋼
|
襯套
|
潤滑青銅,聚四氟乙烯
|
閥桿
|
碳鋼,2Cr13,304,316
|
手柄
|
碳鋼
|
渦輪頭
|
碳鋼
|
WD41X法蘭無銷脫硫蝶閥外形尺寸:
公稱通徑
|
L
|
H1
|
H
|
A
|
PN0.6MPa
|
PN1.0MPa
|
PN1.6MPa
|
K
|
n-d
|
K
|
n-d
|
K
|
n-d
|
DN40
|
108
|
63
|
235
|
270
|
100
|
4-14
|
110
|
4-18
|
110
|
4-18
|
DN50
|
108
|
63
|
235
|
270
|
110
|
4-14
|
125
|
4-18
|
125
|
4-18
|
DN65
|
112
|
70
|
250
|
270
|
130
|
4-14
|
145
|
4-18
|
145
|
4-18
|
DN80
|
114
|
83
|
275
|
270
|
150
|
4-18
|
160
|
8-18
|
160
|
8-18
|
DN100
|
127
|
105
|
316
|
270
|
170
|
4-18
|
180
|
8-18
|
180
|
8-18
|
DN125
|
140
|
115
|
340
|
310
|
200
|
8-18
|
210
|
8-18
|
210
|
8-18
|
DN150
|
140
|
137
|
376
|
310
|
225
|
8-18
|
240
|
8-22
|
240
|
8-22
|
DN200
|
152
|
164
|
430
|
310
|
280
|
8-18
|
295
|
8-22
|
295
|
8-22
|
WD341X法蘭無銷脫硫蝶閥外形尺寸:
公稱通徑
|
L
|
H1
|
H
|
PN0.6MPa
|
PN1.0MPa
|
PN1.6MPa
|
K
|
n-d
|
K
|
n-d
|
K
|
n-d
|
DN40
|
108
|
63
|
306
|
100
|
4-14
|
110
|
4-18
|
110
|
4-18
|
DN50
|
108
|
63
|
306
|
110
|
4-14
|
125
|
4-18
|
125
|
4-18
|
DN65
|
112
|
70
|
321
|
130
|
4-14
|
145
|
4-18
|
145
|
4-18
|
DN80
|
114
|
83
|
346
|
150
|
4-18
|
160
|
8-18
|
160
|
8-18
|
DN100
|
127
|
105
|
387
|
170
|
4-18
|
180
|
8-18
|
180
|
8-18
|
DN125
|
140
|
115
|
411
|
200
|
8-18
|
210
|
8-18
|
210
|
8-18
|
DN150
|
140
|
137
|
447
|
225
|
8-18
|
240
|
8-22
|
240
|
8-22
|
DN200
|
152
|
164
|
572
|
280
|
8-18
|
295
|
8-22
|
295
|
8-22
|
DN250
|
165
|
206
|
646
|
335
|
12-18
|
350
|
12-22
|
355
|
12-26
|
DN300
|
178
|
230
|
738
|
395
|
12-22
|
400
|
12-22
|
410
|
12-26
|
DN350
|
190
|
248
|
761
|
445
|
12-22
|
460
|
16-22
|
470
|
16-26
|
DN400
|
216
|
289
|
877
|
495
|
16-22
|
515
|
16-26
|
525
|
16-30
|
DN450
|
222
|
320
|
938
|
550
|
16-22
|
565
|
20-26
|
585
|
20-30
|
DN500
|
229
|
343
|
993
|
600
|
20-22
|
620
|
20-26
|
650
|
20-33
|
DN600
|
267
|
413
|
1131
|
705
|
20-26
|
725
|
20-30
|
770
|
20-36
|
DN700
|
430
|
478
|
1476
|
810
|
24-26
|
840
|
24-30
|
840
|
24-36
|
DN800
|
470
|
525
|
1533
|
920
|
24-30
|
950
|
24-33
|
950
|
24-39
|
DN900
|
510
|
585
|
1655
|
1020
|
24-30
|
1050
|
28-33
|
1050
|
28-39
|
DN1000
|
550
|
640
|
1765
|
1120
|
28-30
|
1160
|
28-36
|
1170
|
28-42
|
DN1200
|
630
|
755
|
1995
|
1340
|
32-33
|
1380
|
32-39
|
1390
|
32-48
|
DN1400
|
710
|
910
|
2310
|
1560
|
36-36
|
1590
|
36-42
|
1590
|
36-48
|
DN1600
|
790
|
1030
|
2595
|
1760
|
40-36
|
1820
|
40-48
|
1820
|
40-56
|
DN1800
|
870
|
1140
|
2810
|
1970
|
44-39
|
2020
|
44-48
|
2020
|
44-56
|
DN2000
|
950
|
1250
|
3100
|
2180
|
48-42
|
2230
|
48-48
|
2230
|
48-62
|
上海喬邑閥門為您提供優質的【1.4529/2507法蘭脫硫蝶閥】產品和完善的售后服務,如需訂購本產品,請提供口徑、壓力、材質等詳細參數!本文中所有的文字、圖片、數據僅供參考,若需要了解更多的性能參數、結構尺寸、價格等詳情,請聯系我們!
