            Z47法蘭端燃氣平板閘閥

            法蘭端燃氣平板閘閥   燃氣平板閘閥

            品牌

            上海喬邑

            型號

            Z47

            瀏覽次數

            284 次

            所在地區

            上海 上海 奉賢區

            參考最低價

            面議

            數量

            100

            壓縮機商城提醒您: 如果賣家售價過低,請買家謹防欺詐行為!

            店鋪名稱: 上海喬邑閥門制造有限公司

            上海喬邑閥門制造有限公司位于上海市奉賢工業區,是一家一直致力于為客戶提供全套工業閥門解決方案、專業從事工業閥門的生產、研發、銷售和服務的綜合型企業。 上海喬邑閥門制造有限公司主要自控閥產品有:電動調節閥、氣動...

            商品介紹

            品牌:上海喬邑
            商品名稱:Z47法蘭端燃氣平板閘閥
            商品編號:
            分類:壓縮機配件及輔助設備 其它各類閥類

            上海喬邑閥門制造有限公司是【Z47法蘭端燃氣平板閘閥】的生產廠家,備有大量現貨以出廠價銷售!公司恪守“質量第一、誠信經營”的宗旨,為客戶提供物美價廉的產品和完善的售后服務,歡迎咨詢選購!

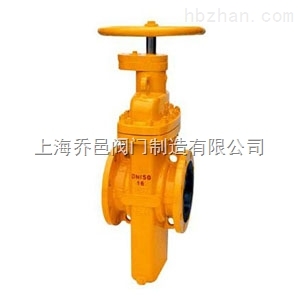

            Z47法蘭端燃氣平板閘閥

            產品名稱:法蘭端燃氣平板閘閥

            型號:Z47NF、Z47DF、Z47F、Z47D、Z47Y、Z47H、Z47W

            通徑:25mm—1100mm

            壓力:150LB 1.6MPa

            法蘭端燃氣平板閘閥技術標準:

            設計標準按GB/T19672 API 6D

            結構長度按GB/T 19672 API 6D

            連接法蘭按GB/T 9113 ASME B16.5

            試驗與檢驗按JB/T 9092 AIP 598

            法蘭端燃氣平板閘閥工作原理(如下圖所示):

            法蘭端燃氣平板閘閥

            (圖1):閥門內部壓力相當時閘板處于閉合狀態,閥座表面PTFE密封環形成初始密封,每次閥門開或關時,閥座圈能清潔閘板兩側。

            (圖2):對閥門施加管理壓力時壓力作用于閘板,迫使它貼近出口閥座上PTFE環,壓縮它直到閘板停在鋼制閥座上,這樣,就形成了雙重密封,首先是PTFE對金屬密封,然后是金屬對金屬密封,閥座也被牢固地撿到凹槽,在這一點O形圈阻止任何后部介質流。

            (圖3):閥體壓力泄放后,形成進口密封,管道壓力作用于進口閥座--使其移向閘板,這時形成PTFE對金屬的密封,同時,O形圈與閥座凹槽形成緊密的密封。

            (圖4):閥門自動泄放多余的壓力,當閥體壓力大于管道壓力時,由于熱膨脹,進口閥座推向凹槽,閥體內多余的壓力在閥座與閘板之間泄放到管道中。

            法蘭端燃氣平板閘閥主要零件材料:

            閥體 A216-WCB A352-LCB A351-CF8 A351-CF8M
            閥座 A105 PTFE A352-LCB PTFE A182-F304 PTFE A182-F316 PTFE
            閘板 A105 ENP A352-LCB ENP A240-304 A240-316
            閥桿 A276-420 A182-F304 A182-F304 A182-F316S
            填料 PTFE PTFE PTFE PTFE

            法蘭端燃氣平板閘閥結構圖:

            法蘭端燃氣平板閘閥



            法蘭端燃氣平板閘閥

            上海喬邑閥門為您提供專業的【Z47法蘭端燃氣平板閘閥】解決方案,如有任何疑問,我們將盡心盡力為您解答!本文中所有文字、數據、圖片均只適用于參考,若需要了解更多的性能參數、結構尺寸、價格等詳情,請與我們聯系!
