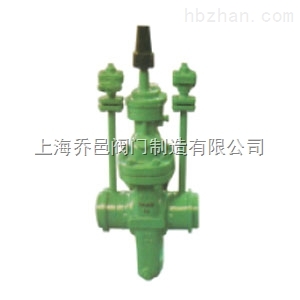

Z47F埋地燃氣平板閘閥
埋地燃氣平板閘閥產品結構特點:
1、采用新型的主密封軟硬雙重合密封,增加了密封的可靠性;
2、閥座外側面裝有O型密封圈,背面裝有彈性密封墊,保證了閘閥在閥座孔的側面和底面;
3、不易泄漏,實現了副密封的雙重密封;
4、閘板表面噴焊耐腐蝕鐵基合金材料或等離子氮化層,提高了閘板表面的硬度和耐蝕性;
5、采用注脂孔填充密封油脂結構,起到應急密封和潤滑作用,減少了操作力,能在密封表面形成保護膜,保護密封面不被污染物積聚或腐蝕,從而提高閘閥的密封性能及延長閘閥的使用壽命。

埋地燃氣平板閘閥結構圖
產品性能參數:
適用范圍
|
PN10.0-42.0Mpa
|
DN25-200mm
|
適用溫度
|
-29-120℃
|
適用介質
|
普通型
|
石油、天然氣、成品油、水等
|
抗硫型
|
含H2S、CO2的石油、天然氣等
|
連接形式
|
法蘭端、焊接端、卡箍端
|
驅動方式
|
手動、電動、氣動等
|
主要零件材料:
零件名稱
|
閥體、閥蓋
|
閘板
|
閥桿
|
閥座
|
閥桿螺母
|
填料
|
“Z”型
|
WCB、鉻鉬鋼
|
合金鋼
|
不銹鋼
|
合金鋼
|
鋁青銅
|
聚四氟乙烯、氟橡膠
|
“KZ”型
|
抗硫不銹鋼
|
主要尺寸:
DN(mm)
|
尺寸(mm)
|
L
|
H
|
H1
|
H2
|
A
|
對焊
|
法蘭
|
100
|
305
|
350
|
見主要外形尺寸
|
見主要外形尺寸
|
140
|
225
|
150
|
403
|
450
|
150
|
300
|
200
|
419
|
450
|
150
|
320
|
250
|
457
|
457
|
150
|
360
|
300
|
502
|
502
|
160
|
400
|
350
|
572
|
572
|
180
|
470
|
400
|
610
|
600
|
180
|
500
|
500
|
711
|
700
|
180
|
570
|
600
|
813
|
800
|
200
|
670
|
700
|
914
|
900
|
200
|
