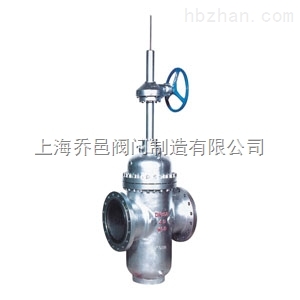

Z543(4)F(Y、H)齒輪傳動帶導流孔平板閘閥
產品名稱:齒輪傳動帶導流孔平板閘閥
系列型號:Z543(4)F(Y、H)
連接方式:法蘭
結構形式:3-單閘板、4-雙閘板
密封性質:H-合金鋼、F-增強聚四氟乙烯、Y-硬質合金
公稱通徑:DN100~1000mm,NPS4"~40"
公稱壓力:PN1.0~16.0MPa,Class150~900Lb
該系列閥門具有密封性能可靠、啟閉力矩小、具有抗硫耐磨、使用壽命長、可通毛球清掃管線等特點;適用水、石油、天然氣、蒸汽等非腐蝕性和腐蝕性介質的管路系統中作啟閉裝置,特別適用于石化、油、氣、長輸管線等領域。
抗硫閥門型號前加“K”、調節型閥門型號前加“L”、耐磨型F后加“M”

齒輪傳動帶導流孔平板閘閥結構圖
齒輪傳動帶導流孔平板閘閥鏈接尺寸:
DN |
PN16 PN25 150Lb |
PN40 PN64 300Lb |
PN40 PN64 PN100 |
PN100 600Lb |
PN160 PN200 |
900Lb 1500Lb |
100 |
|
|
|
|
425 |
457 |
125 |
|
|
|
508 |
480 |
559 |
150 |
267 |
403 |
450 |
559 |
530 |
610 |
200 |
292 |
419 |
550 |
660 |
620 |
737 |
250 |
330 |
457 |
650 |
787 |
730 |
838 |
300 |
356 |
502 |
750 |
838 |
850 |
965 |
350 |
381 |
762 |
850 |
889 |
980 |
1029 |
400 |
406 |
838 |
950 |
991 |
1100 |
1130 |
450 |
432 |
914 |
1050 |
1092 |
1200 |
1219 |
500 |
457 |
991 |
1150 |
1194 |
1250 |
1321 |
600 |
508 |
1143 |
1350 |
1397 |
1450 |
1549 |
700 |
610 |
1346 |
|
|
|
|
800 |
660 |
|
|
|
|
|
900 |
711 |
|
|
|
|
