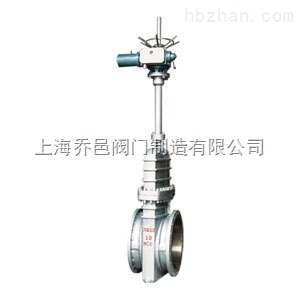

上海喬邑閥門制造有限公司是【Z943電動無導流孔平板閘閥】的生產廠家,備有大量現貨以出廠價銷售!公司恪守“質量第一、誠信經營”的宗旨,為客戶提供物美價廉的產品和完善的售后服務,歡迎咨詢選購!
Z943電動無導流孔平板閘閥的特點:
1.閥座的密封結構應為彈性有預緊力,上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。
2.閥座有自清洗功能,并且在閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。
3.閥門執行機構的故障不會影響到閥門的其它部分,維修和更換工作能夠在不拆下閥門的情況下進行。
(1) 軛架套管–鋁青銅軛架套管配置針形止推軸承,最大程度減少操作扭矩。
(2) 閥桿–螺紋長度直到托架;銷釘和點焊;具有穩定性。
(3) 壓力密封–結構簡單,配置分段扣環和鍍銀低碳鋼墊圈,有助于拆卸和實現最好的閥帽密封。
(4) 閥座環–焊接閥座環垂直于流動通道,易于維護。
(5) 執行機構–這些閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪,DN350以上配置斜齒輪操作機構。
(6) 軛架–完全裝配式軛架通過抗震測試,易于維護和安裝執行機構。
(7) 壓蓋–兩件式,自調節壓蓋,避免被彈出。
(8) 整體后座–硬面,使用壽命最長。
(9) 閥瓣–彈簧負載閥瓣能夠自行調節,減少執行機構的扭矩需求。
(10) 整體止動–整體鑄造托架止動裝置,定位組裝的托架閥瓣,使得閥座更加穩定可靠。
設計規范
|
結構長度
|
連接法蘭
|
試驗與檢驗
|
壓力-溫度
|
產品標識
|
JB/T5298
|
JB/T5298
|
JB/79
|
JB/T5298
|
GB9131
|
GB/T12220
|
API6D
|
API6D
|
ANSI-16.5
|
API6D
|
ANSI B16.34
|
MSS SP-25
|
Z943電動無導流孔平板閘閥性能規范:
設計等級
|
常溫下試驗壓力(MPa)
|
適用溫度℃
|
適用介質
|
殼體
|
左密封
|
左密封
|
低壓密封
|
“G”型
|
“D”型
|
普通型
|
“抗硫”型
|
“基本”型
|
公稱壓力PN(MPa)
|
1.6
|
2.4
|
1.76
|
1.76
|
0.6
|
-29~50
|
-45~21
|
-2~121
|
H2S和CO2總含量大于500mg/m2的介質
|
石油天然氣、水等
|
2.5
|
3.75
|
2.75
|
2.75
|
0.6
|
4.0
|
6.0
|
4.4
|
4.4
|
0.6
|
6.4
|
9.6
|
7.04
|
7.04
|
0.6
|
磅級Lb
|
150
|
3.0
|
2.2
|
2.2
|
0.6
|
300
|
7.7
|
5.6
|
5.6
|
0.6
|
Z943電動無導流孔平板閘閥主要零部件材料:
閥門/閥蓋
|
WCB
|
WC6
|
A352-LCB
|
A351-CF8M
|
閘板
|
2Cr13+ENP
|
20CrMoV+STL
|
ANSO410+ENP
|
ANSI316+ENP
|
閥桿
|
2Cr13
|
2Cr13
|
A182-A6a
|
A182-A316S
|
閥座
|
25+PTFE
|
20CrMoV+STL
|
A105+PTFE
|
A182-F316+PTFE
|
填料
|
NBR/FPM
|
柔性石墨/Flexible Graphite
|
聚四氟乙烯/PTFE+FPM
|
上海喬邑閥門為您提供專業的【Z943電動無導流孔平板閘閥】解決方案,如有任何疑問,我們將盡心盡力為您解答!本文中所有文字、數據、圖片均只適用于參考,若需要了解更多的性能參數、結構尺寸、價格等詳情,請與我們聯系!
